upgrade tensiune sursa cu TNY 264 266

[cavit]

Tranzistorul acestui circuit se poate monta in cascoda cu un sic jfet la 1700v functioneaza fara nici o alta modificare, trebuie doar inlocuita dioda din clamp cu o dioda sic schottky la 1700v  de 1a.



In acest fel puteti utiliza sursa pe un string de panouri solare de 1000v, fara a va complica sa realizati alta, puteti folosi UF3N170400B7S sau altul la 1200v

Tny 280 nu porneste daca puneti poarta j-fet-ului la masa n-are tensiune de start suficienta dar, porneste daca puneti porta prin zener de 15v la masa, celelalte pornesc.

[donpetru]

Multumesc pentru dorinta de a dinamiza cu subiecte acest forum, dar daca tot o faceti haideti sa o faceti ca lumea. Adica, ok, am inteles, totusi o schema electronica pe marginea careia sa creeati o discutie cred ca era obligatorie in acest topic. Asadar, postati o asemenea schema electronica, in caz contrar acest topic il voi sterge.

[dumitrumy]

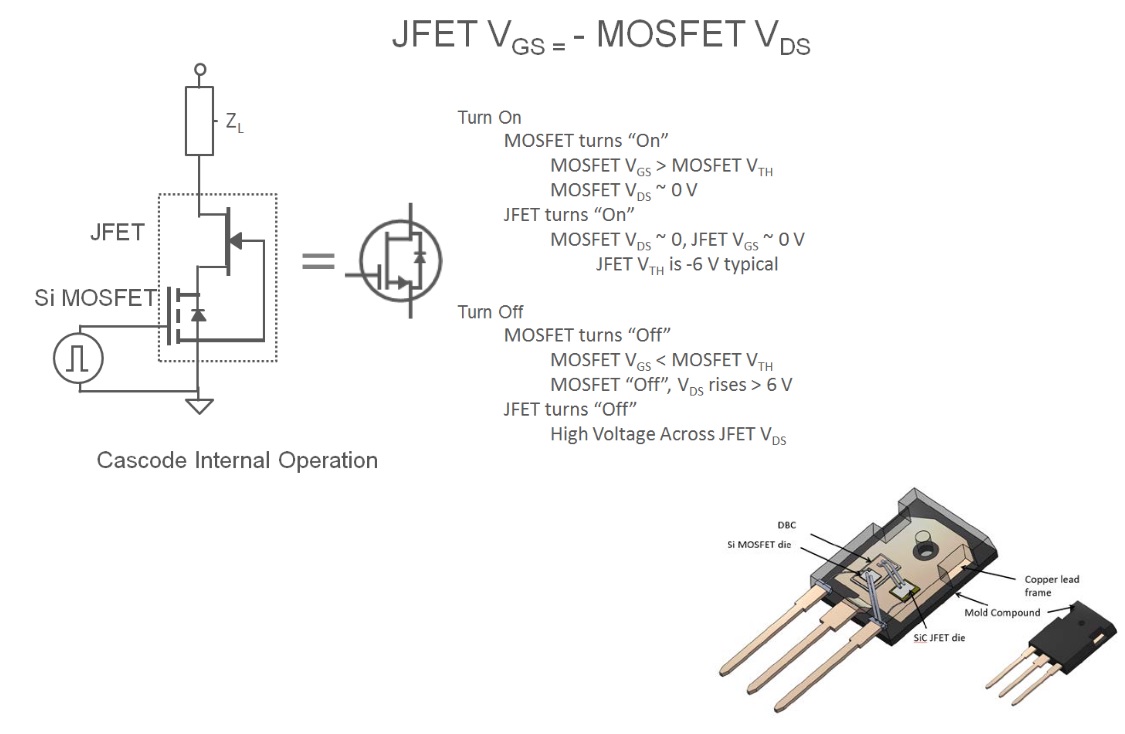

Cu un MOS de tensiune mica se comanda un J-FET de tensiune foarte mare. Metoda era folosita si pt comanda unui bipolar de tensiune foarte mare (final linii) cu un MOS in emitor.



[dumitrumy]

>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>.

>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

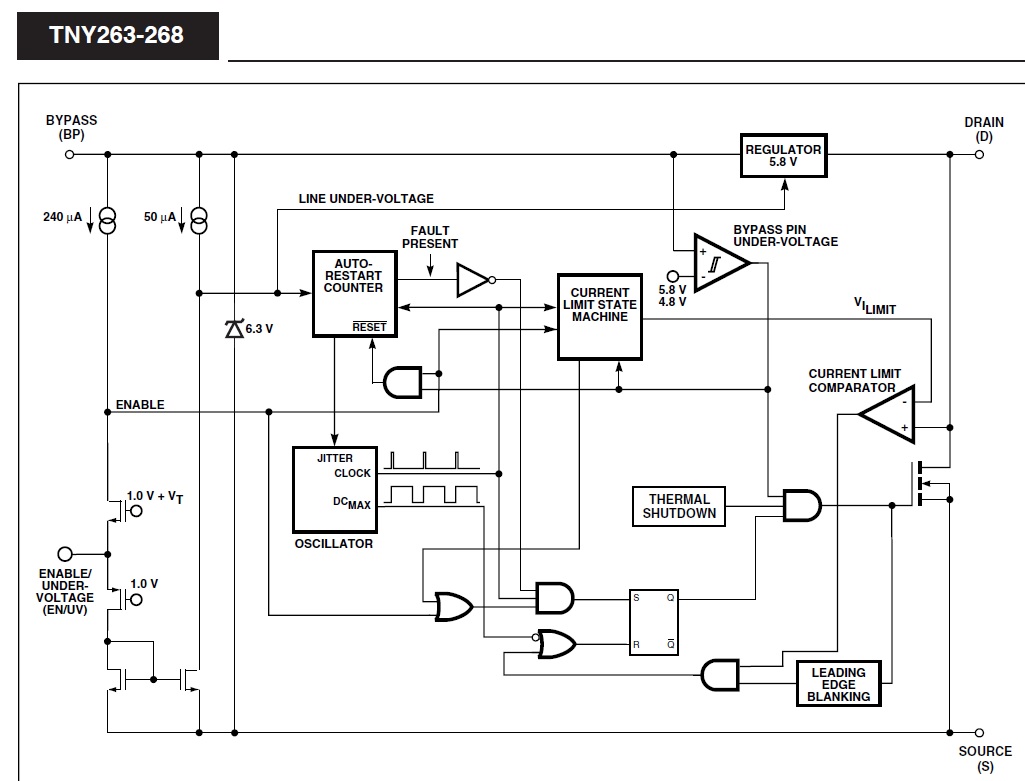

Punand drena MOS din TNY in sursa J-FET nu stiu daca isi mai poate obtine alimentarea pt circuitele interne din cauza excursiei mici de tensiune.

Editat Octombrie 2, 2021 de dumitrumy

[cavit]

Personal am facut asta si este in functiune la mine in invertor, este treaba verificata altfel n-as fi postat, din pacate editorul meu n-ar biblioteci nici cu sic cascode nici cu tny 244.



Exista totusi o limitare, aces sic j fet la 1700v este greu de gasit, personal am folosit unul la1200 cumparat acum cativa ani

[cavit]

Oscilogramale pentru sursa respectiva, galben drena sic jfet, rosu sursa sic jfet, in sarcina de 0.5w, alimntata la 370vdc (busul dc al invertorului) impulsul se repetea rar deoarece sursa e aproape in gol, in teste functioneaza de la 50v cu sarcina de 6w. tny266 cu ujn1205



Am cumparat si cascode gata facute ,dar am avut experiente negative cu ele, nu sunt suficient de robuste sa functioneze in topologie punte, nu suporta dv/dt prea mari, cei care le-au scos pe piata se chinuie sa le incetineasaca blocarea cu rezistente off mari in in timp ce restul cu sic mosfet se chinuie sa accelerze blocarea cu rezistente off mici, N.B. sic mosfetul merge cu o singura rezistenta, ron=roff dar cascoda nu merge, cat am incercat n-am reusit.



Merge in schimb daca pun in paralel cu mosfet-ul o dioda schottky, sau pun un gan fet in loc de mosfet cu siliciu, la cele gata facute n-am acces sa adaug dioda respectiva.

Editat Octombrie 3, 2021 de cavit
