Computer LB881 - publicat in Tehnium

[dan_e]

La 10.11.2020 la 18:09, roadrunner a spus:

A mai crescut - ca Fat Frumos...

am adaugat interfata de tastatura (USB A) si  Consola Seriala (USB B)

RR

Salut. Ce program de proiectare PCBuri folosesti ?

[roadrunner]

Orcad 17.4

RR

[ola_nicolas]

La 20.11.2020 la 15:50, roadrunner a spus:

... Am sa fac un topic separat ...

Eu raman interesat!

@gsabac: Am realizat multe executabile in BASIC pentru HC91 in anii '90. Odata cu trecerea de la HomeComputer la PersonalComputer, am renuntat la programarea in BASIC, deoarece PC-urile nu aveau asemenea optiuni. Avand in vedere ca tehnologia a evoluat, si ca un HomeComputer realizat in regim de hobby, poate rula astazi la cateva sute de MHz, precum si evolutiei limbajelor de programare BASIC (asa cum mentionati) sunt interesat, in vederea unor aplicatii tehnice imediate, de constructia / achizitionarea unui HomeComputer Colour Maximite 2 sau similar.

Editat Noiembrie 21, 2020 de ola_nicolas

[roadrunner]

@ola_nicolas

Mi-am propus sa construiesc o varianta proprie de CM2 (Colour Maximite 2) dar din pacate nu poate fi asamblat in conditii de amator (asamblarea o fac pe masini) si daca reusesc sa-l fac sa si mearga va dau o placa "de test" dar nu va tineti respiratia ca o sa mai dureze ceva.

Din pacate sunt extrem de ocupat (sfarsit de an) si nu am timp sa ma ocup pana prin mijlocul lui Decembrie totusi speranta exista.

RR

PS - PC-urile timpurii aveau BASIC ca venea la pachet cu MS-DOS (se numea QBASIC) - chiar l-am folosit si am facut parale bune cu un program scris de mine care le calcula si tiparea la imprimata - (asta era punctul forte) niste tabele interminabile pentru un proiect de semestru la Faculatea de mecaninca sectia AR (Automobile Rutiere) - proiectul se numea dinamica autovehicul-ului si calcula momente/turatii/accelratii/viteze in diverse trepte la diverse tipuri de vehicule. Mergea afacerea struna...

https://en.wikipedia.org/wiki/QBasic

Editat Noiembrie 24, 2020 de roadrunner

[gsabac]

In afara de "pielea ursului din padure", urmatoarele programe cu reputatie mondiala, gratuite, incurajate de producator, pot realiza aproape orice model experimental sau aparat finit cu microcontrolere si periferice totul programat in BASIC. Pentru viteza maxima, intern programul transforma in ASM si in final in HEX executabil.

Sunt programe si module (vezi si TME) realizate de Mikroelectronika, www.mikroe.com unde se gaseste si colectia de programe gratuite, pentru nenumarate familii.

Practic setezi programul si in 15 minute poti incerca primul experiment pe breadboard.

Eu am realizat doar proiectari:

- surse de alimentare digitale simple cu afisaj;

- surse de alimentare digitale de precizie cu afisaj pe display sau PC;

- voltmetre sau ampermetre de precizie cu afisaj;

- am studiat si simulat frecventmetre pana la 20mHz;

- am simulat un osciloscop cu microcontroler si altele.

Doua poze cu scheme in simulare, hexul realizat cu mikrobasicPRO for PIC si simularea cu HEX-ul in Proteus





Asa arata fisierul HEX la voltmetru.

:02000000C62A0E
:06000600000000000800EC
:0E000C00213083120313FD00FD0B0A280800AB
:10001A000F3083120313FC004730FD00FD0B132839
:0A002A00FC0B132800000000080082
:1000340083120313ED1B20288613212886176D1BBA
:100044002528061326280617ED1A2A2886122B2897
:1000540086166D1A2F280612302806165D183428C5
:10006400861435288610861503208611ED193C2840
:1000740086133D2886176D19412806134228061752
:10008400ED1846288612472886166D184B28061246
:100094004C2806165D18502886145128861086159B
:1000A400032086115D1C58280D20592806200800BD
:1000B400831203135D106C08ED001A205D14080010
:0E00C400831203135B088A005A0882000800AA
:1000D20083160313861186100612861206138613E0
:1000E20083128611861086130613861206120D20BD
:1000F2000D200D20861606168615032086110D206A
:100102008615032086110D208615032086110D20E9
:1001120006128615032086110D20861503208611EE
:10012200861286178615032086110D208613061661
:1001320086150320861106128615032086110D20CE
:1001420086150320861106168615032086110D20BA
:1001520006128615032086118617061786160616BE
:0C0162008615032086110D205D14080096
:10016E00831203132108930083161418C02800006D
:0A017E00BB2883121308F0000800EC
:1001880083120313FB01FA01F901F801A001730DB1
:10019800F80D7408F8027508031C750FF902760843
:1001A800031C760FFA027708031C770FFB02000185
:1001B800031C0130A002F30D0730FC00730DF80D8D
:1001C800F90DFA0DFB0DA00D7408731CFD28F8023B
:1001D8007508031C750FF9027608031C760FFA02DE
:1001E8007708031C770FFB020001031C0130A002F3
:1001F8000E29F80775080318750FF907760803180C
:10020800760FFA0777080318770FFB070001031822
:100218000130A007F30DFC0BE228720DF80DF90D63
:10022800FA0DFB0DA00D7408731C2C29F802750833
:10023800031C750FF9027608031C760FFA0277087B
:10024800031C770FFB020001031C0130A0023D29AB
:10025800F80775080318750FF90776080318760F5D
:10026800FA0777080318770FFB0700010318013016
:10027800A007F20D0730FC00720DF80DF90DFA0D0C
:10028800FB0DA00D7408721C5B29F8027508031C8D
:10029800750FF9027608031C760FFA027708031C1B
:1002A800770FFB020001031C0130A0026C29F8073C
:1002B80075080318750FF90776080318760FFA07FB
:1002C80077080318770FFB07000103180130A00710
:1002D800F20DFC0B4029710DF80DF90DFA0DFB0D0F
:1002E800A00D7408721C8A29F8027508031C750F82
:1002F800F9027608031C760FFA027708031C770FB9
:10030800FB020001031C0130A0029B29F8077508B5
:100318000318750FF90776080318760FFA07770898
:100328000318770FFB07000103180130A007F10D30
:100338000730FC00710DF80DF90DFA0DFB0DA00D3D
:100348007408711CB929F8027508031C750FF902A5
:100358007608031C760FFA027708031C770FFB0256
:100368000001031C0130A002CA29F8077508031808
:10037800750FF90776080318760FFA077708031838
:10038800770FFB07000103180130A007F10DFC0BE4
:100398009E29700DF80DF90DFA0DFB0DA00D7408CE
:1003A800711CE829F8027508031C750FF902760814
:1003B800031C760FFA027708031C770FFB02000173
:1003C800031C0130A002F929F80775080318750FF6
:1003D800F90776080318760FFA0777080318770FD6
:1003E800FB07000103180130A007F00D0730FC00DF
:1003F800700DF80DF90DFA0DFB0DA00D7408701CA9
:10040800172AF8027508031C750FF9027608031CF1
:10041800760FFA027708031C770FFB020001031C12
:100428000130A002282AF80775080318750FF90784
:1004380076080318760FFA0777080318770FFB0773
:10044800000103180130A007F00DFC0BFC297018FF
:100458003B2A7408F80775080318750FF90776081A
:100468000318760FFA0777080318770FFB070800B9
:10047800B73083120313E1000030E2002130E300BB
:100488000030FF30DE00FF30DF00FF30E000FF30DB
:100498008316871283126808043A031D562A8316A6
:1004A8008715582A83168711071683129401831615
:1004B800141394138312680894046A08940469084E
:1004C8008316940483126A080319712A6B08003A88
:1004D800031D702A83161417772A83126B080319D1
:0C04E800772A831614178312941608005C
:1004F40062208A110A128000840ADA0A0319DB0ACC
:08050400F003031D7A2A080030
:10050C00982A803083120313E800AB2AC030E8002D
:10051C00AB2A9430E800AB2AD430E800AB2A803008
:10052C00E800AB2A831203136808013A0319872ADF
:10053C006808023A03198C2A6808033A03198F2AAF
:10054C006808043A0319922A952A6903F00068088E
:10055C00F0077008E8007008ED001A205D10EB0140
:10056C006B086A07840000080319C42A6B086A0721
:10057C0084000008EC005A20EB0AB62A5D1408002F
:10058C00AC2469200C30ED001A200130ED001A204B
:10059C000130E8000130E9003330EA0086220230F5
:1005AC00E8000130E9002230EA0086220B30FB0023
:1005BC002630FC005D30FD00FD0BE22AFC0BE22A2C
:1005CC00FB0BE22A000000000130ED001A20013084
:1005DC00E8000B30E9005530EA0086220230E800D2
:1005EC000130E9004430EA0086228316071083129A
:1005FC00E801E901EA010130EB003C22C03083162E
:10060C009400203083129400831686018312071005
:10061C00A101B72070088316B000B101B201B3017B
:10062C001F30B0050030B105B205B3058312A1012E
:10063C00B72070088316AC00AD01AE01AF01831278
:10064C00A101B72070088316A800A901AA01AB016B
:10065C008312A101B72070088316A400A501A6017E
:10066C00A7018312071483162A08F3002908F20045
:10067C002808F100F00124088312E40083162508F1
:10068C008312E500831626088312E60083162708DA
:10069C008312E7007008E40771080318710FE5076F
:1006AC0072080318720FE60773080318730FE70735
:1006BC0083162D08F3002C08F200F001F1017008EC
:1006CC008312E40771080318710FE5077208031809
:1006DC00720FE60773080318730FE7070130E80081
:1006EC000130E9004130EA0086224030F40042300B
:1006FC00F5000F30F6000030F7006408F0006508D4
:10070C00F1006608F2006708F300C4207008DC00F2
:10071C007008303EEC005A20A030F4008630F50012
:10072C000130F6000030F7006408F0006508F100B5
:10073C006608F2006708F300C4200A30F400F501E3
:10074C00F601F701C4207808F0007908F1007A0866
:10075C00F2007B08F3007008DC007008303EEC00FF
:10076C005A202E30EC005A201030F4002730F500BF
:10077C00F601F7016408F0006508F1006608F20064
:10078C006708F300C4200A30F400F501F601F70104
:10079C00C4207808F0007908F1007A08F2007B0890
:1007AC00F3007008DC007008303EEC005A20E83092
:1007BC00F4000330F500F601F7016408F000650859
:1007CC00F1006608F2006708F300C4200A30F40058
:1007DC00F501F601F701C4207808F0007908F10062
:1007EC007A08F2007B08F3007008DC007008303ED9
:1007FC00EC005A206430F400F501F601F7016408AE
:10080C00F0006508F1006608F2006708F300C420E8
:10081C000A30F400F501F601F701C4207808F00065
:10082C007908F1007A08F2007B08F3007008DC000C
:10083C007008303EEC005A200A30F400F501F60145
:10084C00F7016408F0006508F1006608F20067081B
:10085C00F300C4200A30F400F501F601F701C420BE
:10086C007808F0007908F1007A08F2007B08F300B0
:10087C007008DC007008303EEC005A200A30F4009E
:10088C00F501F601F7016408F0006508F10066084F
:10089C00F2006708F300C4207808F0007908F10032
:1008AC007A08F2007B08F3007008DC007008303E18
:1008BC00EC005A200330FB000830FC007730FD00C0
:1008CC00FD0B662CFC0B662CFB0B662C0C2B6D2C81
:1009580022308400383083120313F0007330DA0039
:080968000430DB007A220800D4
:1008E6004D344F3444344534203436342034313496
:1008F6002F34323420344434493447344934543460
:020906000034BB
:100908004D3469346C34693456346F346C3474340F
:0C0918006D34653474346534723400347E
:0609240056343D3400349E
:10092A004D344F3444344534203436342034313451
:10093A002F3432342034443449344734493454341B
:02094A00003477
:0A094C00203420346D34563400349A
:02400E004A2F37
:00000001FF



@gsabac

[ola_nicolas]

La 24.11.2020 la 18:22, roadrunner a spus:

... PC-urile timpurii aveau BASIC ca venea la pachet cu MS-DOS (se numea QBASIC) ...

Da. Îmi amintesc. Am început cu un 284 cu Windows 90. Asta era prin 1999/2000. Nu am mai avut însă timp sa programez în QBasic, deoarece eram prea interesat sa aprofundez programe utilitare care mi-au folosit în mod real în cariera (ACAD-ul, XL-ul, MathCAD-ul, etc). Tot prin 2000 am utilizat pentru prima data un simulator pentru scheme electronice - Electronic Work-Banch-ul. Era primitiv fata de simulatoarele actuale, dar a fost ceva wowww..., la acea vreme! Apoi am trecut direct la 484 si apoi la Pentium. Primul laptop, l-am avut prin 2007 - un IBM la 400 MHz. Toate au fost la mana a 2-a. Nu îmi permiteam preturi minimale de 2000 lei, în condițiile în care salariul meu încă nu ajunsese la 1000 lei pe luna! Apoi băiatul cel mare, foarte talentat și interesat în domeniu mi-a furnizat în mod constant echipamente din ce în ce mai noi, dar după ce le utiliza el în prealabil, adică tot la mana a doua. Acum am un IBM-ThinkPad cu doua miezuri. Am avut anterior doua DEL-uri.

La 24.11.2020 la 18:22, roadrunner a spus:

... daca reusesc sa-l fac sa si mearga va dau o placa "de test" dar nu va tineti respiratia ca o sa mai dureze ceva. ...

In alta ordine de idei, îmi permit sa aștept. Începând cu 28.11.2020 sunt pensionar, asa încât nu am nimic mai bun de făcut, decât sa intru tare in hobby-urile mele. Hobby-ul privind prelucrările mecanice, a devenit intre timp o a doua profesie și m-a salvat de sărăcie pentru aproape 10 ani de zile. Deoarece în ultimul an treburile au mers puțin mai bine, am început deja sa dau bani pe aparate și accesorii in vederea încropirii unui atelier minuscul de electronica. Un calculator de tipul Home-Computer, ar fi foarte util în acest atelier.

Acum 5 ore, gsabac a spus:

... Asa arata fisierul HEX la voltmetru. ...

Interesant. Am sa va contactez pentru astfel de soft-uri, după ce voi vedea în mod real un Home-Computer în atelierul meu.

Editat Noiembrie 25, 2020 de ola_nicolas

[flomar60]

Acum 23 minute, ola_nicolas a spus:

Începând cu 28.11.2020 sunt pensionar....

D-le Olaru, ce să zic, felicitări si o pensie cat mai lungă! De asemenea sănătate fizică și mentală maximă!.... scuze de off-topic!

[ola_nicolas]

Mulțumesc pentru urări Florin. Voiam sa te contactez printr-un email, dar cu alergătura asta pentru dosarul de pensionare nu am avut timp pentru aproape nimic altceva. Abia am timp sa verific la câteva zile, mesajele de pe forum.

Editat Noiembrie 26, 2020 de ola_nicolas

[valentin]

As vrea sa construiesc sursa de alimentare originala a calculatorului L/B 881 - schema electronica si descrierea functionarii au fost publicate in suita de articole din Tehnium dedicate minicalculatorului L/B 881 (nr. 1 din 1986).



Diodele redresoare folosite au codul 6DRR4. Cum aceste diode nu se mai gasesc, caut una echivalenta. Am incercat, fara succes, sa gasesc o foaie de catalog a acestei diode. E cineva car ear putea sa ajute cu informatii?



O alta componenta care prezinta interes este transformatorul pe miez de ferita. Miezul de ferita este tipul T34x23x12,7 A5-ICSITE. Banuiesc ca T34(mm) ar fi diametrul exterior al torului, 23(mm) cel interior, iar 12,7(mm) inaltimea. Ar putea cineva confirma banuiala mea? Si poate o explicatie asupra "A5-ICSITE"

[roadrunner]



6DRR4

Part Description: 6 A, 400 V, SILICON, RECTIFIER DIODE

singurul lucru care mi-l aduc aminte despre sursa de la LB881 e ca era complicata. Daca poti pune schema s-o vedem.

RR

[valentin]

Multumesc @roadrunner



Toate articolele despre L/B 881 aparute in revista Tehnium au transferate de catre Alex Danes intr-un singur fisier PDF si publicat in portalul Romanian Home Computer.

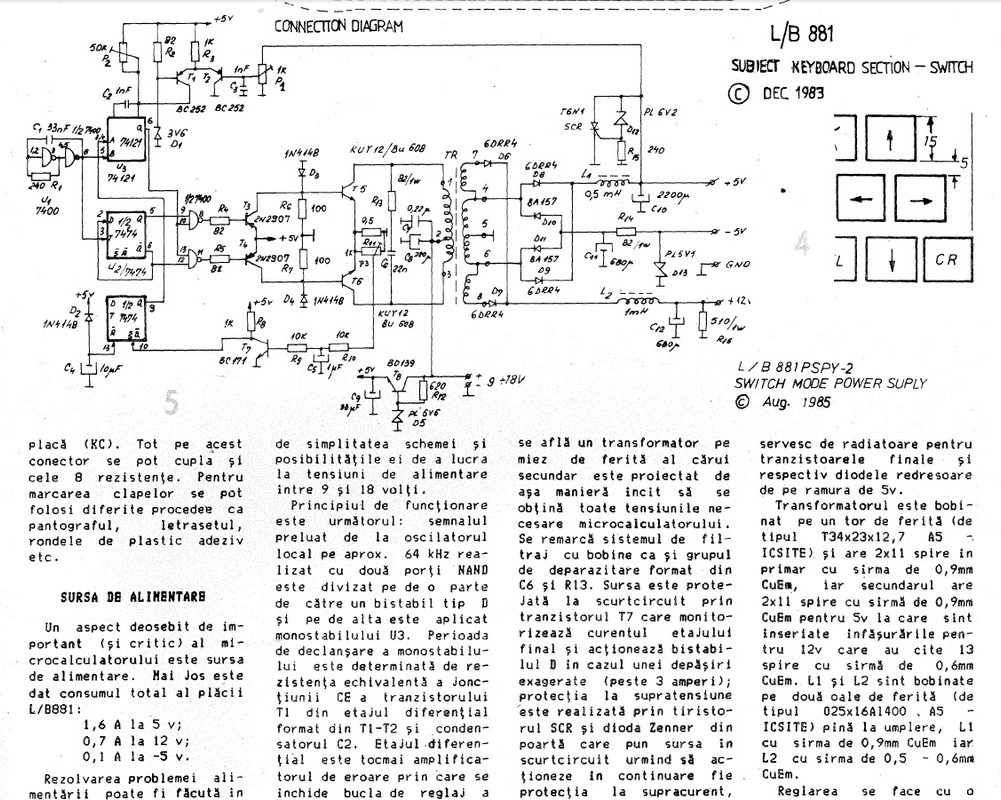

Schema sursei de alimentare in comutatie este la pagina 6 a PDF-ului (sau Tehnium 1/86 pagina 13). Imi amintesc ca si mie mi s-a parut complicata schema la vremea respectiva. Acum, parca nu mai este atat de complicata.

Editat Iunie 15, 2022 de valentin

[dumitrumy]

[dumitrumy]

Acum 15 ore, valentin a spus:

Cum aceste diode nu se mai gasesc, caut una echivalenta.

Diodele din ATX merg fara probleme.

[roadrunner]

Dupa 30 de ani parca nu mai e asa complicata...

Exista circuite integrate care fac cam tot ce face schema asta (si cu mosfet integrat) si nu ai nevoue de traful ala oribil, totusi asta nu trebuie sa opreasca pe nimeni sa faca schema aia.  (imi amintesc de -5V care se ducea RAM si le facea varza daca aparea dupa +5V) nu-mi amintesa la ce folosea +12V la LB881.

RR

[valentin]

Tensiunea +12 Vcc este una din cele trei folosite la alimentarea memoriei RAM (4116), dar si a procesorului (8080).



Ma gandesc ca daca as construi un alimentator bazat pe o schema moderna s-ar pierde ceva din farmecul si nostalgia acelor vremuri... 🙂



@dumitrumy Multumesc pentru informatia legata de diodele din sursele ATX.
