variator turatie aspirator

[quinn]

Ce integrat ar putea fi ?

[miron1947]

Dar acolo de unde ati preluat schema nu scrie?

Cu acesta http://pdf.datasheetcatalog.com/datasheets2/17/171228_1.pdf seamana.

Editat Octombrie 29, 2017 de miron1947

[quinn]

Nu,schema este dintr-un manual service(electrotanya) iar pe placuta integratul e sters.

Editat Octombrie 30, 2017 de quinn

[miron1947]

Comparati valorile componentelor daca corespund cu cel la care v-am trimis(MLX90805) si schema de aplicatiea lui din fisa de catalog.

Care manual de service?

Editat Octombrie 30, 2017 de miron1947

[quinn]

Valorile componentelor si schema corespunde cu schema de mai sus.

In  datasheet-ul MLX90805  exista specificatia pinilor pt. capsula cu 8 pini si nu am reusit sa fac corespondenta.

Manualul de service http://www.girlshare.ro/3489967577.8

Editat Noiembrie 12, 2017 de quinn

[miron1947]

exista specificatia pinilor pt. capsula cu 8 pini si nu am reusit sa fac corespondenta.

Nici eu, o solutie ar fi sa adoptati integral schema cu , MLX90805 daca sunteti sigur ca acel circuit integrat(n-am gasit nicio informatie despre el) este defect.

Editat Noiembrie 12, 2017 de miron1947

[quinn]

Cred ca merge si cu variator asemanator cu cel de lumina ,oricum MLX90805 nu se gaseste pe la noi.

[em2007]

Integratul e sigur defect?

[miron1947]

variator asemanator cu cel de lumina

Nu de lumina, de bormasina(este sarcina inductiva), eventual de aceiasi putere.

[quinn]

Integratul e sigur defect?

Da.





Nu de lumina, de bormasina(este sarcina inductiva), eventual de aceiasi putere.

Nu stiu daca gasesc de bormasina la 2200W

[miron1947]

Nu stiu daca gasesc de bormasina la 2200W

Atunci de la alt aspirator de putere similara, cu cel de lumina va functiona instabil.

[gsabac]

@quinn, modulul dvs. s-ar putea sa se gaseasca la un service specializat.

Daca aveti experienta in constructii electronice si in lucrul cu tensiunea retelei electrice la puteri mari,

va recomand urmatoarea schema, adaptata la potentiometrul existent pe aspirator de 47K (trebuie verificat daca este bun, ca si triacul existent).



Mai intii trebuie verificat triacul si potentiometrul daca sunt bune, apoi se poate trece la constructie.



PS. Daca nu aveti experienta la lucrul cu reteaua electrica, renuntati, este pericol de electrocutare.



@gsabac

[quinn]

Multumesc pt. schema,nu e problema de piese,am diac,triac,etc dar d-l Miron spunea cu nu

prea se preteaza tipul acesta de variator la sarcini inductive,dar daca dvs. l-ati testat si e ok

atunci il construiesc si eu.

Editat Noiembrie 13, 2017 de quinn

[miron1947]

 d-l Miron spunea cu nu prea se preteaza tipul acesta de variator la sarcini inductive,

Cel simplu, http://www.electronics-tutorials.ws/wp-content/uploads/2013/08/power27.gif strict pentru lumina.

[quinn]

Am gasit aici http://tahmidmc.blogspot.ro/2013/06/power-control-with-thyristor-phase.html o schema

dar daca poate oferi cineva hex-ul pt PIC12F675 sau macar PIC16F877 ar fi excelent.

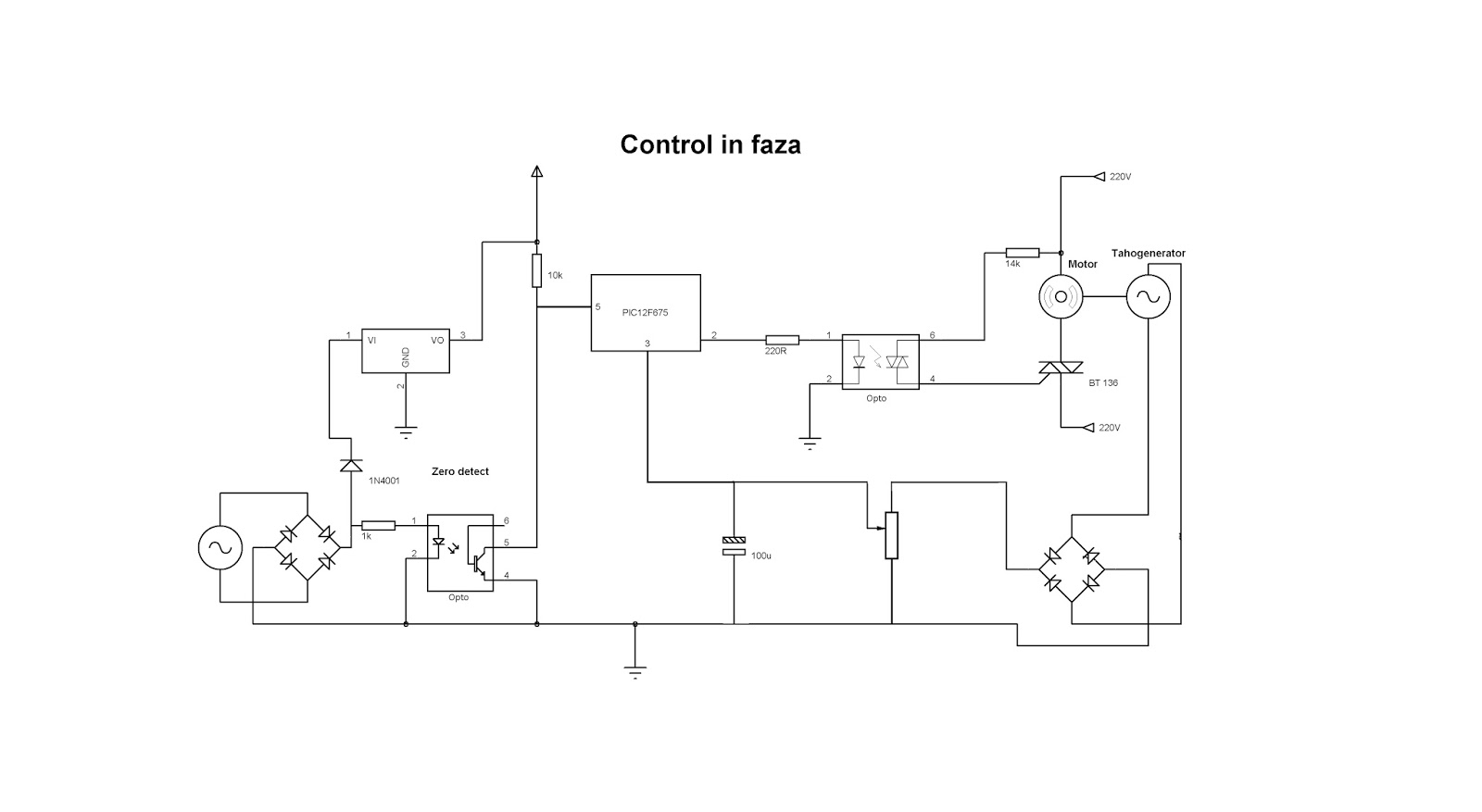

Schema completa ar fi asta

https://1.bp.blogspot.com/-3egb-O4lLew/WJts7S53iII/AAAAAAAAAGA/7KfnnQIERYsbyOCaWTyEcx5oowUp34JnwCLcB/s1600/Zero%2Bcros%2Bdetect%252BPhase%2Bcontrol.jpg



numai ca aici intervine si un tahogenerator.

Editat Noiembrie 13, 2017 de quinn
