Redresori stabiliza?i. Metode de proiectare, utilizare ?i protec?ie avansate


Postări Recomandate

Citeva din caracteristicile necesare unui redresor de calitate:



-Tensiunea de iesire trebuie sa se regleze continuu, fara salturi sau zone cu tensiune nesigura;

-Sa nu genereze supracresteri de tensiune la reglajul tensiunii de iesire;

-Orice redresor stabilizat trebuie realizat cu protectie la scurtcircuit pe iesire;

-Deasemenea o limitare a curentului generat reglabila, este utila;

-Intrarea protectiei in functiune sa se faca foarte rapid, 100nS...1uS, mai ales la curentul generat;

-Sa fie compatibil electromagnetic cu aparatura ce se alimenteaza sau se testeaza;

-Sa fie dotat cu impamintare si siguranta de retea;

-Sa aibe o protectie interna la supraalimentarea din retea, de ex. virfuri de tensiune;

-Sa fie protejat la cuplarea in paralel cu iesirea, a unor surse externe;

-Sa fie protejat in caz de supratemperatura a transformatorului si tranzistorilor de putere;

-Sa aibe aparate interne de masurat tensiunea si curentul, eventual cu semnalizare optica si acustica;

-Un condensator cit mai mic pe iesire este util;

-Sa nu oscileze pe sarcina inductiva, capacitiva sau in gol;

-Protectie la incarcarea electrostatica;

-Sa fie silentios,  etc.



In acest topic am putea sa prezentam idei, scheme, realizari sau proiecte avansate.



Metoda de evitare a supracresterii tensiunii de iesire la intreruperea contactului de cursor,

  din potentiometrul de reglaj a tensiunii.



In schema postata, a fost introdus un tranzistor, care se satureaza atunci cind se intrerupe cursorul sau

 se regleaza brut tensiunea dintr-un comutator de exemplu. Efectul de scadere a tensiunii pina la circa 2V este rapid, apoi tensiunea creste lent pina la valoarea reglata.



In simularea de CC se vede o tensiune de saturatie de sub 1V chiar la 10mA curent de reglaj.



Ideea protectiei am gasit-o pe internet si am aplicat-o unei scheme gindite de @mihai3 si modificata de mine.



@gsabac



Editat de gsabac
Link spre comentariu
Distribuie pe alte site-uri

Protectia la supratensiuni de retea cu sigurante si varistori.

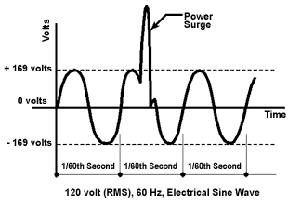

Datorita regimurilor tranzitorii ale motoarelor electrice, transformatoarelor, scurtcircuitelor, etc,

 apar supratensiuni de scurta durata, care se suprapun peste tensiunea retelei de 220V.




Acestea pot duce la strapungerea izolatiei transformatoarelor sau a dispozitivelor semiconductoare.

Pentru micsorarea lor, pina la un nivel nepericulos se utilizeaza un dispozitiv semiconductor numit VARISTOR.

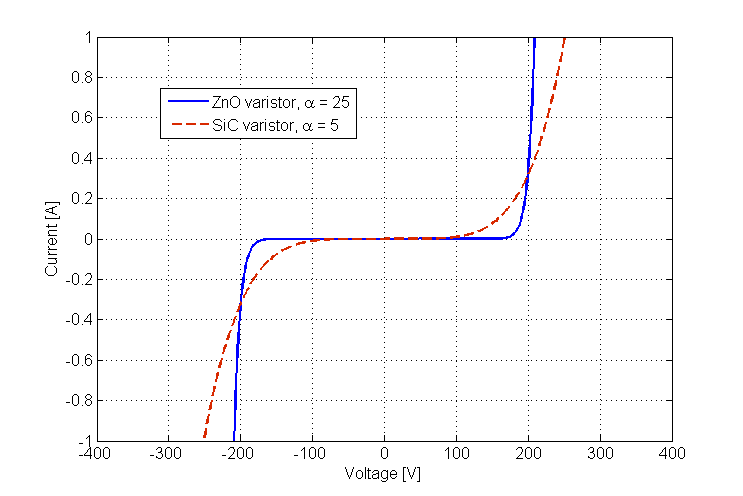

Acesta are o caracteristica asemanatoare cu a unei diode zener, dar este simetrica, ca in poza de mai jos.


Curentii limitati de varistori pot fi de mii de amperi iar tensiunile de la zece de volti la sute de volti,

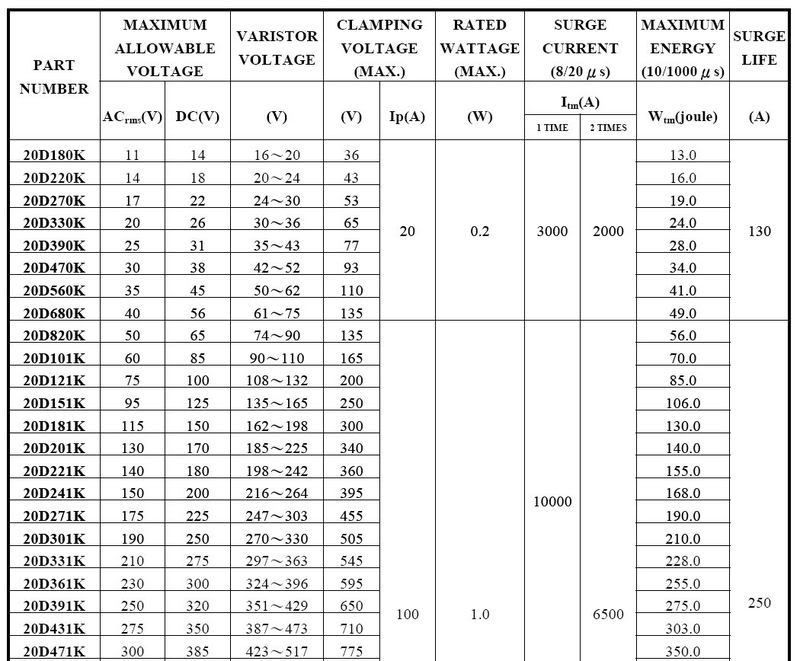

  ca in tabelul de mai jos.

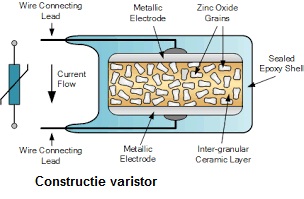

Acestia arata ca si condensatorii ceramici disc si au simbolul pentru scheme electronice, in stinga pozei de constructie a varistorului.

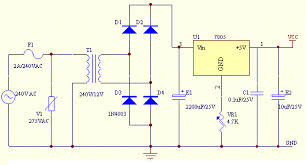

Schema de protectie cu varistor, a unui stabilizator. Se remarca si utilizarea unei sigurante termice.

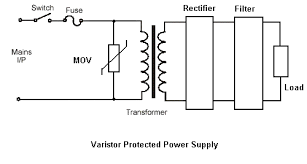

Protectia unei surse de putere, alimentata la retea cu varistor.


Din tabel, pentru ~220V se poate alege varistorul 20D271K, cu tensiunea de lucru pentru 100A de la 247V la 303V.

Acesta rezista la un sut de curent de 10.000A/8uS si de 6.500A/20uS.



Costul unui varistor este de circa 1 leu, dar protejeaza aparatura de supratensiuni periculoase.



@gsabac

Link spre comentariu
Distribuie pe alte site-uri

Protectia la supracurentul de pornire se realizeaza cu termistori special construiti pentru acest scop, tip NTC,

  la care rezistenta scade cu cresterea temperaturii.

Se protejeaza astfel comutatorul de retea, transformatorul, puntea redresoare, condensatorii de filtraj

dar si partea electronica de sutul rapid de crestere a tensiunii.

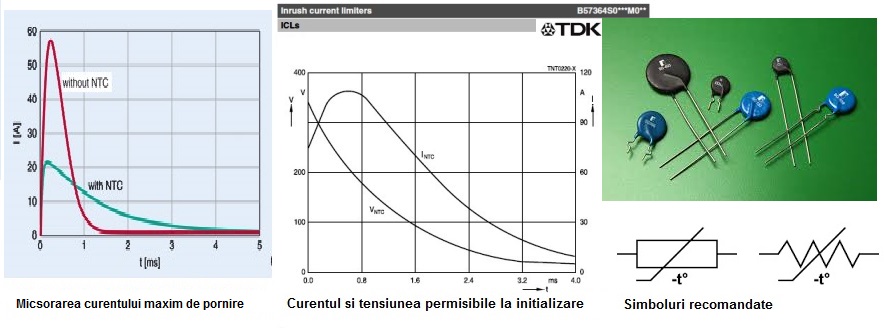

In prima diagrama se observa cum virful de curent scade de la circa 57A la aproape 22A.

In diagrama 2 se arata capabilitatea unui termistor TDK de a suporta reteaua, la conectarea in serie cu un

 aparat ce consuma in mod normal circa 3A si cum este caderea de tensiune pe termistor.

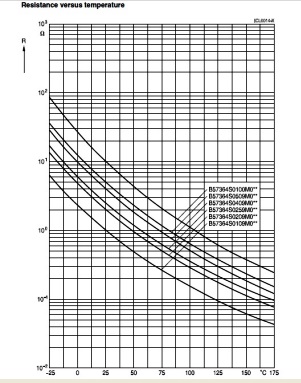

Termistorii  TDK prezentati in urmatoarea diagram au o scadere a rezistentei de circa 10 ori de la 25 de grade la 100 de grade

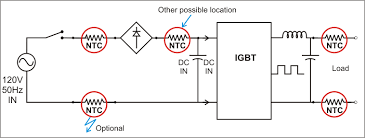

Locul de conectare posibil se arata in schema de mai jos.

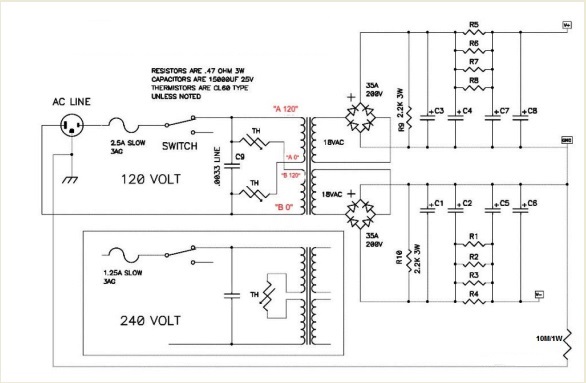

O schema de redresor simplu cu filtraj imbunatatit si protejata cu termistori este prezentat in poza de mai jos.

Intotdeauna trebuie si o siguranta, un intrerupator si un mod de descarcatre electrostatica.

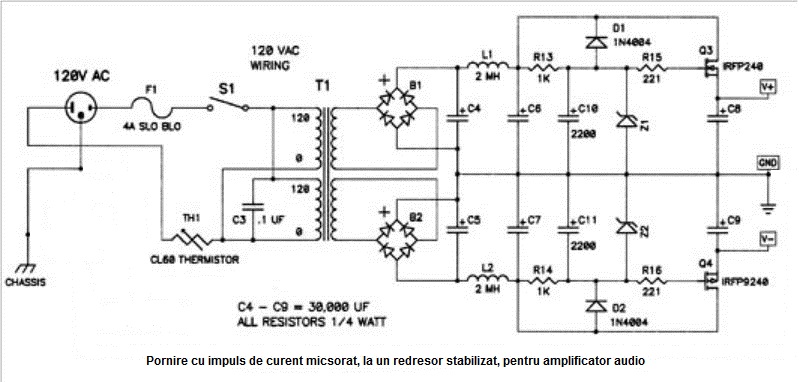

Urmatoarea schema este un redresor stabilizat, prevazut cu termistor de pornire, pentru un amplificator de putere






Concluzie.

Folosirea unor termistori pentru pornirea aparaturii electronice este benefica si implica modificari simple.

Pretul este mic de citiva lei.



@gsabac

Link spre comentariu
Distribuie pe alte site-uri

  • 2 weeks later...

Metoda evitarii supracresterilor de tensiune la iesire sau de supracurent in sarcina.



Schema urmatoare foloseste metoda arderii sigurantei de retea atunci cind tensiunea de iesire

 depaseste o valoare potential periculoasa pentru utilizator.




Schema urmatoare este destinata pentru alimentarea unui amplificator stereo si protejeaza la

 supracresteri scurte de curent in sarcina.




Metoda arderii unor sigurante fuzibile cu tiristori se poate aplica atit pe reteaua de 220V cit si pe

 tensiunile continue sau alternative din secundare.



@gsabac
