Voltmetru electronic din balan?? electronic? de c?nt?rit alimente


gsabac

Postări Recomandate

Voltmetru electronic din balan?? electronic? de c?nt?rit alimente.





Voltmetru are 2 scale si 4-1/2 cifre semnificative. (Exemplu: 12.000V sau 12.005V)


-  20V      ( 5 Mohmi)


-  200V    ( 50 Mohmi)


-  tensiunea de alimentare 4V (1 acumulator cu Li-Ion 700mAh, autoprotejat)


-  consum 14mA cu afisorul aprins





Am decupat modulul cu driverul de afisaj si l-am cuplat  la convertorul analog-numeric cu 24 de biti,


 si MCU, de pe placa de masura a balantei.


Schema de principiu folosita se bazeaza pe o polarizare diferentiala de curent continuu in jur de 1,194V si


 pe masurarea diferentiala a tensiunilor de intrare.


Reglajul de sensibilitate se face din potentiometrul trimer de 500 Ohmi.

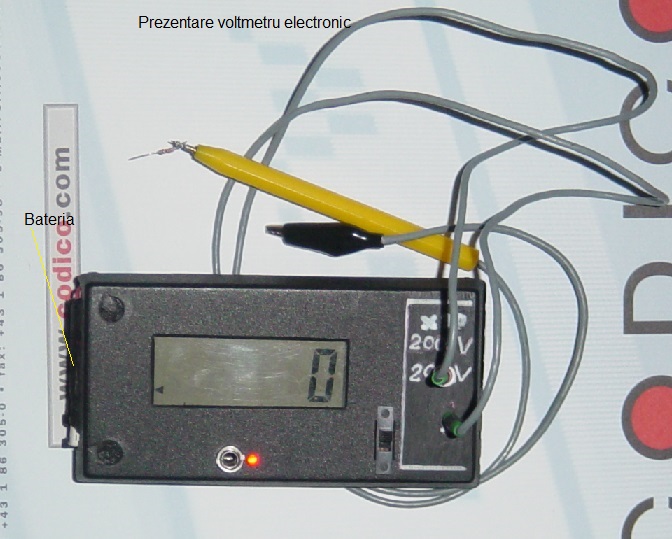

Fotografia de prezentare. Am construit 2 testere delicate dintr-un pix cu pasta si un mini crocodil. Rezistenta din virful testerului permite masurarea tensiunilor continue, fara pericol de autooscilatie in circuitele de RF.

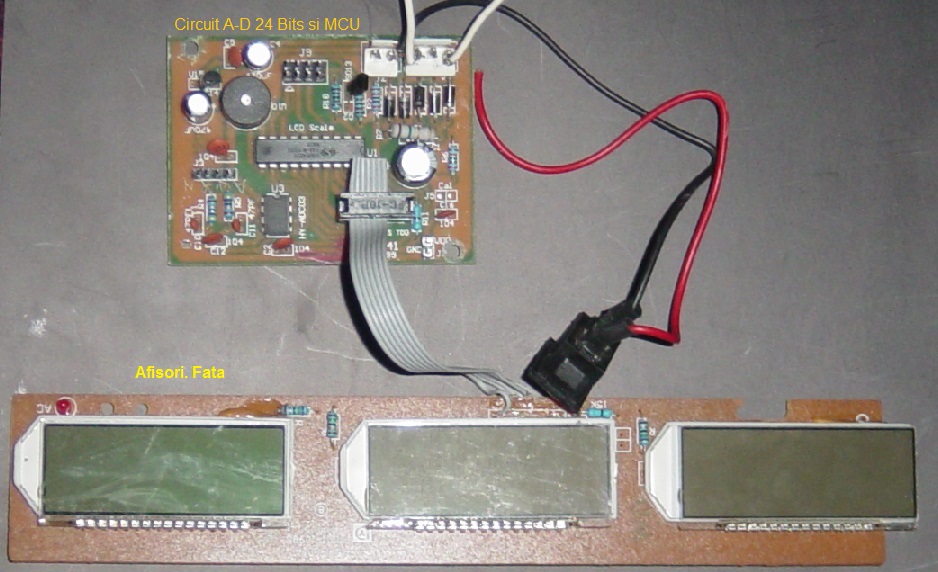

Asa arata fata circuitelor din interiorul balantei electronice de precizie Scala.

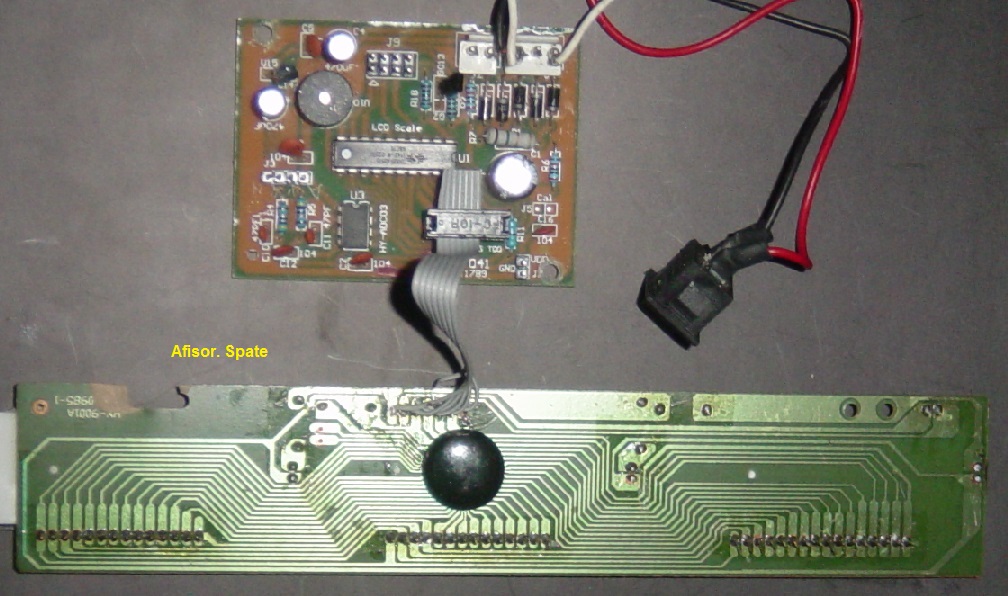

Pe spatele circuitului este montat driverul de afisor. Am folosit doar partea din mijloc, decupata cu o foarfeca.

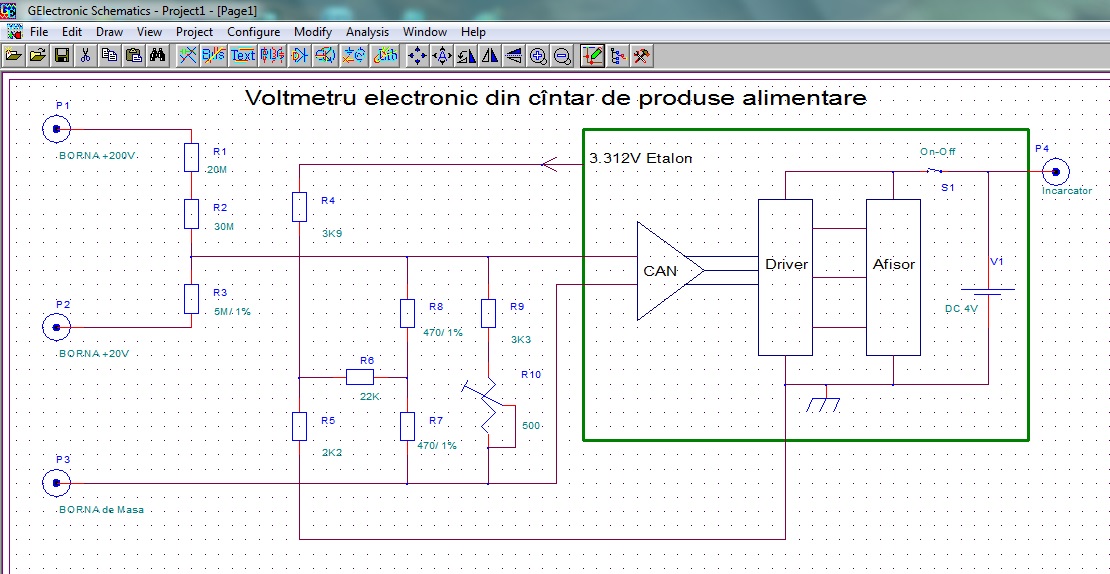

Am conceput o schema de masurare, bazata pe diferenta de tensiune dintre intrarile diferentiale ale circuitului convertor A-D cu 24 de biti HX710 Avia. Polarizarea se face intr-un punct neutru pentru a nu se influenta circuitul. Astfel se reduce deriva datorata variatiilor tensiunilor de referinta si temperaturii.

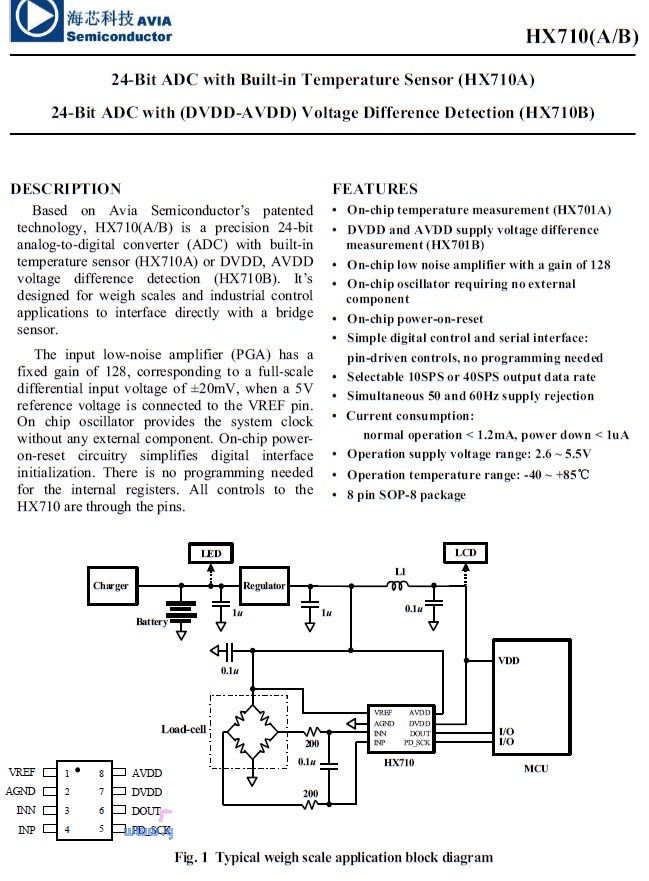

La intrare este un circuit operational performant HX710 Avia. Este un CAN cu iesiri seriale comandat de un MCU programat special. Se folosesc pinii InN si InP pentru masura.

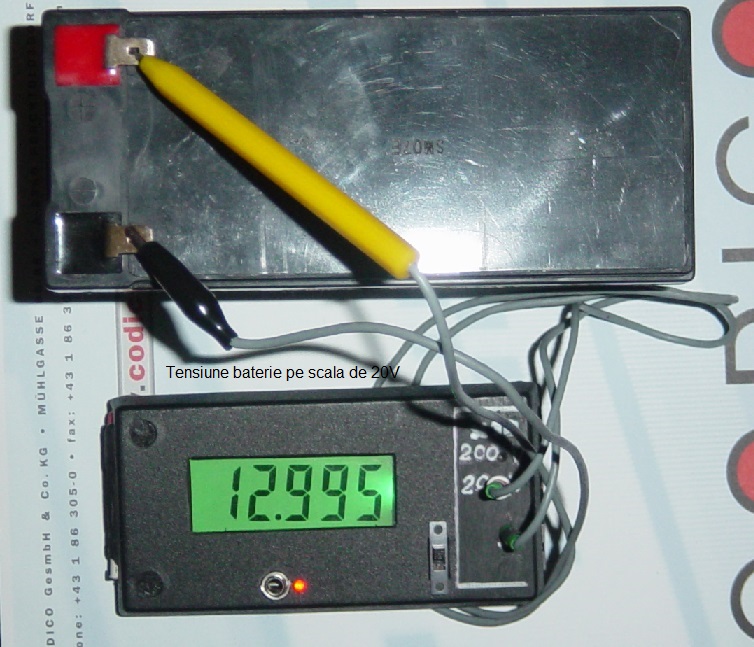

Masurarea unei baterii de acumulatori si cum arata scala cu cifrele.







Tot montajul a fost inghesuit impreuna cu bateria, led-ul, comutatorul si mufa de incarcare, intr-o cutie mica de material plastic.


Am calibrat aparatul prin comparatie cu un voltmetru de precizie.





@gsabac





  • Like 3
Link spre comentariu
Distribuie pe alte site-uri

Felicitari!Chiar imi place proiectul dvs. si modul in care l-ati gandit.Acesta este farmecul diy care face ca electronica sa fie atat de interesanta si de frumoasa.Toate cele bune! :hi:
