Scheme de alarma pentru masina sau apartament, realizari homemade.


Postări Recomandate

Multi dintre noi au construit sisteme de alarma, pe care le-am instalat pentru protectia casei sau a
 masinii personale. Au trecut niste ani de la instalare si s-au adunat evenimente personale,
 date despre utilizare, intretinere, deranjamente,etc.



Aici puteti posta scheme electronice homemade, fotografii cu montajele si modul de instalare.
Deasemenea problemele intimpinate in exploatarea lor, alarmele false, ce evenimente ati avut
 si cum v-a ajutat alarma construita de dvs. in depasirea lor.



Ar fi interesant de postat, ce metode aditionale ati folosit pentru imbunatatirea
 protectiei masinii sau apartamentului, deoarece numai alarma nu rezolva toate problemele.

Ce fel de senzori ati construit, folosit sau imbunatatit pentru alarmele electronice.



Pentru protectie buna, trebuie sa fii cu un pas doi inaintea atacatorului.



@gsabac

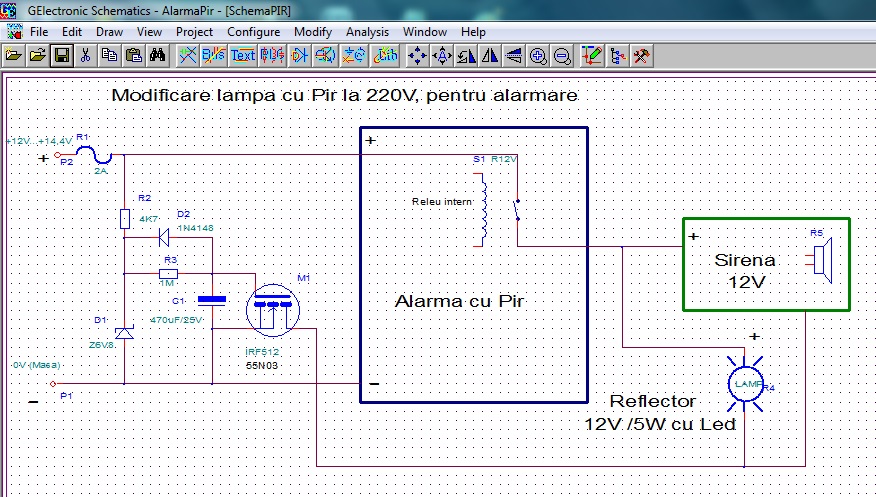

Transformarea unui senzor  de miscare cu Pir si spot luminos in alarma.



Senzorii luminosi cu sau fara lampa de iluminat se pot transforma in alarma de apartament sau exterior.



Pentru aceasta, se elimina sistemul de alimentare de la 220V.

Unii sensori au un redresor simplu cu condensator serie la 220V,

urmat de un stabilizator cu circuit integrat la 12 V.

Alarma din schema are o pornire silentioasa si intra in functiune dupa circa 1 minut de la conectarea alimentarii.

Cu aceasta modificare se poate conecta si o sirena, deoarece nu suna la conectare.



Modificarile constau in alimentarea directa la +12V, prin intermediul unei sigurante si conectarea la spotul luminos si la sirena de 12V








O prezentare interesanta despre alarmare gasiti aici:

http://www.creeaza.com/tehnologie/auto/Proiect-Sisteme-de-alarma-auto516.php



Atentie: Pericol de electrocutare la manipularea sub tensiune. Senzorul original are toate conexiunile la reteaua de 220V !



Circuitul temporizator este realizat cu un transistor MOS si un circuit de temporizare RC. El intra treptat in functiune, atunci cind

 se depaseste tensiunea pozitiva de deschidere Grila-Sursa. Nu are nevoie de radiator.



Amplasati senzorul Pir si reglati sensibilitatea in asa fel incit sa nu actioneze decit la persoane.



@gsabac

Editat de gsabac
  • 4 weeks later...

Senzorul de vibratie este util pentru alarma sonora sau optica la masina sau casa.



Schema a fost experimentata timp indelungat si s-au desprins urmatoarele observatii:
  - reglajul nu este dificil si este accesibil;
  - montajul trebuie inchis intr-o cutie de plastic;
  - la sensibilitati mari, da alarme false, deoarece prinde vibratiile motoarelor;
  - o rata mai mica la alarme false se obtine cu senzorul inductiv sau piezoelectric cu frecventa mica de rezonanta;
  - senzorii sunt experimente, de aceea consider ca pot fi mult imbunatatiti de catre dumneavoastra.



Datele tehnice generale:
 - durata mare de functionare pe baterie; max 1,5Ah/luna;
 - sensibilitate reglabila;
 - blocare la pornire 20 secunde;
 - timp de actionare a sirenei 1sec...30 sec;
 - temperatura de lucru -10grade...65grade;
 - montajul este protejat la inversarea polaritatii, atentie si la tipul sirenei.






Folositi o siguranta de protectie de 3A-5A in serie cu sirena , dupa caz.
La alimentarea din bateria masinii, folositi sigurante sigure de protectie, conductoare cu izolatie

 groasa si sectiune de minimum 1mm2. Conexiunile obligatoriu se introduc in tuburi izolatoare,

 sau se infasoara cu banda izolatoare. Nu trebuie neglijat nici un aspect,  deoarece pericolul de

 incendiu al automobilului este mare. In concluzie, lucrati profesional.



Paza buna trece primejdia rea, si fara evenimente !



@gsabac

Editat de gsabac
  • 1 month later...

Imbunatatirea senzorului din postarea #2 am facut-o acum un an si arata cam asa:


Am adaugat o sirena cu senzor magnetic modificata si un far cu leduri de putere.

Constructia interna este cam hilara, dar merge bine. Aparatul este amplasat mai sus si intr-un loc unde

  nu ajunge apa de ploaie.




@gsabac















  • 3 weeks later...

Buna ideea cu sirena cu senzor magnetic. E cumva modelul actionat de contactele unui releu reed ? Am vazut asa ceva la preturi fara concurenta, adica atat de mici incat nu merita sa mai faci sirena ci o iei gata facuta. Modelul era cu doua baterii 3 de A. Ati pus un step-down convertor in locul bateriilor ?

Am folosit o alarma centralizata, productie proprie. Sistemul este alimentat din retea cu un transformator clasic

 si are un acumulator tampon de 12V/7Ah cu plumb.

In interiorul sirenei am pus un stabilizator cu LM7805, am desfiintat releul, care de fapt consta in 2 sirme

  de metal magnetic, lipite pe circuit si apropiate. Comanda se face cu releul din senzorul de miscare iar alimentarea

 se face intirziat la pornire, deoarece senzorul de infrarosu da alarma instantaneu la conectarea alimentarii.

Sirena mica este doar preludiul de atentionare, in continuare suna o sirena goarna, instalata intr-un loc sigur, invizibil de afara.

Daca doriti sa alimentati sirena, puteti folosi un alimentator dezafectat de telefon.



@gsabac

  • 8 months later...
  • 2 months later...

Ptr. o automatizare in casa am achizitionat un PIR mai vechi demontat de la o scara de bloc. Cel care mi la dat m-a atentionat ca e defect dar am crezut ca-l pot repara. Nu am reusit... Se aprinde dar nu se mai stinge. Ce ar putea avea? Va multumesc anticipat. post-24750-0-53270300-1498991714_thumb.jpg

E dus definitiv! Am inlocuit pe el cam tot ce se putea. Nimic. Face tot ce vrea el. Cupleaza cand vrea si apoi nu mai decupleaza. Multumesc din suflet ptr. interesul dvs. dar ma opresc aici. Prefer sa achizitionez unul nou.
