Transformatoare amplificator


Postări Recomandate

Buna ziua,



va rog sa ma ajutati cu ceva.



Am doua transformatoare toroidale simetrice intr-un amplificator stereo, am legat cate un transformator pe ficeare canal , filtrare individuala, problema este ca  GND-urile celor doua transformatoare fac punct comun doar  la mufa stereo de intrare prin cele doua fire de semnal  ecranate, ecranele fiind legate impreuna .  As vrea sa va intreb daca il pot folosi asa, sau sa fac un pod cu sarma mai groasa intre cele doua GND-uri ?



Transformatoarele : 45-0-45 V , 400VA , Petra Toroid



Multumesc anticipat

Link spre comentariu
https://www.tehnium-azi.ro/forums/topic/6160-transformatoare-amplificator/
Distribuie pe alte site-uri

Scuze pentru oftopic !

Ma leaga multe amintiri placute de minunata statiune Borsec.

Am fost acolo cu copii si sotia de 3 ori. Munte, ape diverse la alegere,

 zmeura, fragi, afine, coacaze, Grota Ursilor, riul radioactiv, forturile,

 Cuibul Vulturilor si mai ales ospitalitatea oamenilor indiferent de etnie.



Va rugam sa postati pentru forum scheme si fotografii cu amplificatorul

  realizat, cu ansamblul audio, difuzoarele, amplasarea in camera, etc.



In legatura cu realizarea cablajului intern al unui amplificator recomand

  schemele de mai jos pentru cazul general.

Principiul de cuplare este urmatorul:

- curentii din redresor sa se inchida pe transformator;

- intensitatile mari de curent ale finalilor sa se inchida prin sursa;

- preamplificatorii au mesele cuplate in sensul spre intrare;

- masa de intrare se leaga numai la preamplificatorul de intrare.



Pentru cazul dvs. special punctele de masa de pe schema se leaga intre ele,

 numai acolo unde este specificat. Nu este nevoie de o conexiune groasa.



@gsabac


Link spre comentariu
https://www.tehnium-azi.ro/forums/topic/6160-transformatoare-amplificator/#findComment-65381
Distribuie pe alte site-uri

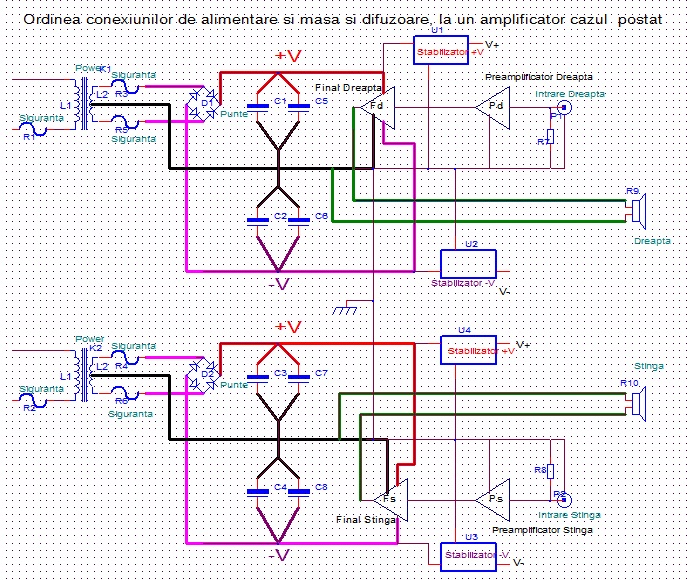

 Ca sa fie si mai clar, am postat si modul de conectare al difuzoarelor.



Masa difuzoarelor , sau conexiunile la mufele de iesire se conecteaza

  asa cum sunt desenate pe schema. Nu se leaga pe la intrare sau la

  sasiul aparatului, deoarece apar bucle de reactive pozitive sau negative,

  care degradeaza parametrii amplificatorului.








Va rugam sa postati pentru forum scheme si fotografii cu amplificatorul

  realizat, cu ansamblul audio, difuzoarele, amplasarea in camera, etc.



Succes !



@gsabac

Link spre comentariu
https://www.tehnium-azi.ro/forums/topic/6160-transformatoare-amplificator/#findComment-65382
Distribuie pe alte site-uri

Buna ziua,



legat de statiunea Borsec, a inceput usor sa renasca, s-au factut investitii , se lucreaza la infrastructura, s-au demolat vilele vechi, se amenajeaza baile, probabil in doi ani de zile se finalizeaza tot.



Legat de amplificator,



am facut legaturile la masa exact cum ati specificat mai sus, poze nu am facut doarece nu a fost al meu, a venit cineva la mine cu finalul si un transformator toroidal sa ii leg cate un trafo pe fiecare canal. Functioneaza ok.



Multumesc pentru ajutor.



O zi buna.
