Constructie osciloscop cu tub B7S2 RFT homemade CRT


Nardu

Postări Recomandate

O puteti indoi sub forma de U, montat vertical, ridicat la 1 cm fata de circuit, pentru aerisire.



@gsabac

Link spre comentariu
Distribuie pe alte site-uri

  • Alimentare

   Am redesenat pe 2 fete Modulele triplor tensiune poz/neg  la 33x33mm (img#1). Imi da posibilitatea de a monta variante la RM condensatori si in acelasi timp, sunt mai mici si ocupa mai putin spatiu in plan orizontal pe Placa alimentare osciloscop.

   In continuare duc o lupta acerba sa restrang la100x80mm Placa alimentare osciloscop.(img#2). Merg pe radiatoare tabla AL la sugestia @gsabac; e loc pe verticala !

Erata: am copiat gresit o vedere bk !



Editat de Nardu
  • Like 1
Link spre comentariu
Distribuie pe alte site-uri

Designul de amplasare este optimizat la 100mm/80mm, este foarte bine.

La un osciloscop cu masca ecranului mica trebuie si o cutie mica.

Va intreb daca ati procurat circuitele imprimate. Cu ce decupati traseele pentru realizarea schemei ?

Deasemenea nu vad pe cablaj circuitul integrat pentru convertor. Se poate monta pe spatele circuitului.



In legatura cu placuta potentiometrilor vedeti poza si reduceti dimensiunile la optimizare.

Se monteaza sub tubul CRT cu distantieri de plastic de 20mm. Valorile sunt de la alt osciloscop.

Butoanele potentiometrilor, trebuie sa fie din plastic si trec prin panoul frontal.

Daca doriti trimeri cu buton, acestia au terminatii destul de aspectuoase si nu mai au nevoie de butoane.



post-24607-0-35370700-1457548495_thumb.j





Aici sunt potentiomeri trimer,  http://www.conexelec...duse.php?id=133  de toate valorile, 1,20lei buc.

 Aici sunt axele de plastic,  http://www.conexelec...us.php?id=46074 , alege?i   AX SEM.MARE 25 mm - NEGRU, 0,35lei buc.



Succes !



@gsabac

Editat de gsabac
  • Like 1
Link spre comentariu
Distribuie pe alte site-uri

@gsabac

   Partea constructie in general si partea mecanica voi scrie in curand un post despre solutiile pe care le intrevad.

   Circuitele, placi stripboard, nu am achizitionat inca. Imi fac lista totala de piese pe care nu le am si trebuie sa le cumpar, sa concentrez pe 2-3 magazine online. Placile sunt : din CEM3 sau FR4

http://www.tme.eu/ro/katalog/#id_category=100110&s_field=artykul&s_order=ASC&visible_params=138,329,139,442,443,2550,1037,2&used_params=138:24581;139:4802;329:25855;442:24549;443:26948;2550:82394,82393;1037:59643;&page=1&gross_prices=1

http://www.tme.eu/ro/details/re015-lf/pcb-uri-universale/roth-elektronik-gmbh/

   Pentru decupare intreruperi la placi stripboard utilizez un spiral de ?3mm si un cuter cu lama 0.5-0.8mm la care ii rup "ciocul" pe post de zgarieci.

   Potentiometri, eu m-am gandit la trimeri Piher (250V, 250mW); au si butoane dedicate din care se pot construi prelugitoare adecvate. Ii voi monta pe placa amp finali X+Y si vin cu prelungitori la panoul frontal. Am acolo tensiunile aproape si legaturi scurte la pini tub. Mai mult ca sigur voi utiliza o solutie cu pastile pe 2 fete., compacta. Sa termin cu alimentarea si ma ocup de PCB amp final.

http://www.tme.eu/ro/katalog/#id_category=100595&s_field=artykul&s_order=ASC&visible_params=38,2,2667,186,10,36&used_params=2:45080;36:24596;38:24547,24564,25026,25559,25320;2667:111508;

http://www.tme.eu/ro/katalog/#id_category=112336&search=piher&s_field=accuracy&s_order=DESC&visible_params=208%2C2%2C2480%2C5%2C211%2C511%2C522&used_params=208%3A587%3B211%3A361640%2C352271%2C352268%2C352270%3B

Daca trebuie de 500mW , merg pe:

http://www.tme.eu/ro/katalog/#id_category=100595&s_field=artykul&s_order=ASC&visible_params=2667,38,36,2,186,10,39&used_params=2667:111508;38:24547,24564,25026;36:24785;

http://www.tme.eu/ro/katalog/#id_category=113242&page=1&s_field=artykul&s_order=ASC

TL494, este jos in stanga, dar nu e definitiv pozitionat, mai sunt si piese de pus.

  • Alimentare

Am intrebari cu privire la o serie de piese (valori ,tip, inlocuiri) ca sa finalizez Bloc alimentare osciloscop.  Scriu post in curand .


Link spre comentariu
Distribuie pe alte site-uri

@Nardu, v-am pozat un trasor de grila, de precizie 0,1mm,

   realizat dintr-un subler modificat care se deplaseaza pe o suprafata plana.

Am ascutit virful, apoi l-am pilit frontal, fin, pina la 0,15mm, cu margini ascutite.

Se traseaza segmentele grilei cu atentie. Nu am nici o greseala la 4 grille.



Am postat scula de trasat si produsul realizat cu ea.



@gsabac



  • Like 1
Link spre comentariu
Distribuie pe alte site-uri

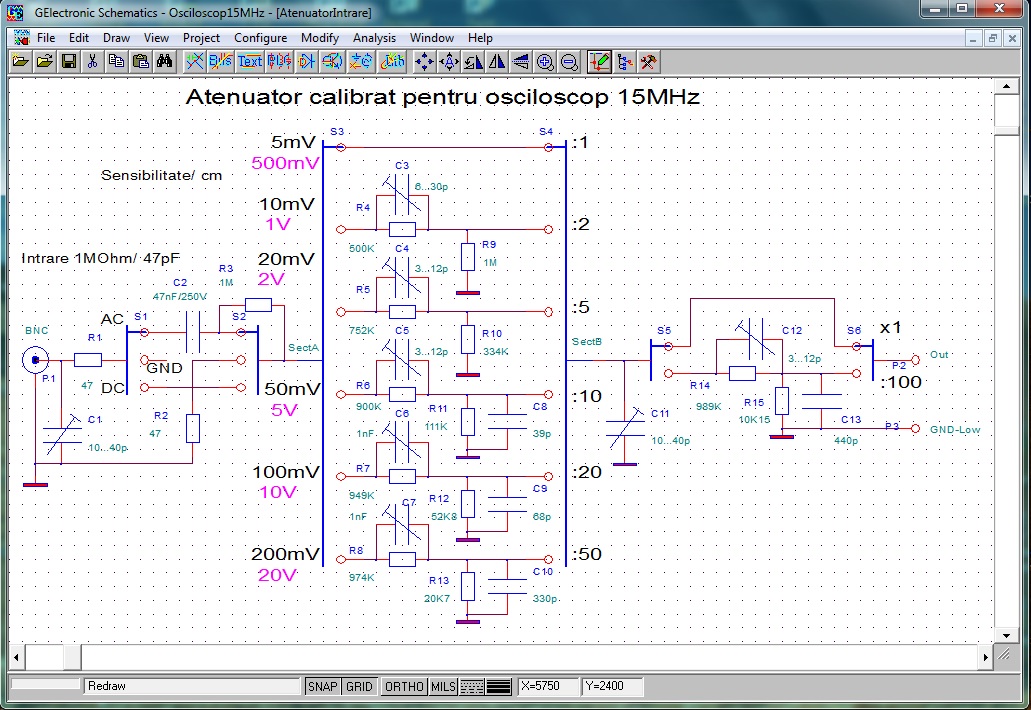

Cu un comutator 2x6pozitii miniatura si un comutator cu translatie cu 2 morse

  se poate construi un atenuator calibrat de intrare.

Daca este lucrat cu componente mici, fara conexiuni lungi (2...3cm),

 poate functiona corect si la 15MHz. Se poate modifica, prin adaugarea unor condensatori

 trimer de compensare pe fiecare atenuare ca sa mearga si la 50MHz.

















Click pentru marire !




Atenuatorul se poate construi pe un circuit imprimat, montat direct pe comutatorul de sensibilitate.

Axul comutatorului iese prin panoul frontal iar comutatorul cu translatie trebuie sa fie aproape, ca in poza din atasament.



@gsabac


Editat de gsabac
  • Like 1
Link spre comentariu
Distribuie pe alte site-uri

  • 2 weeks later...

@Nardu, v-am pozat un trasor de grila, de precizie 0,1mm,

   realizat dintr-un subler modificat care se deplaseaza pe o suprafata plana.

.....................................

@gsabac

Interesanta scula. Am retinut ideia.

Link spre comentariu
Distribuie pe alte site-uri

Un proiect complet de amplificator vertical de 15 Mhz este prezentat in atasamente.

Se deschide in GElectronic Schematics unde se pot face si modificari.



Schema se bazeaza pe amplificarea de banda larga a unui circuit LM733 si a unui final

 de putere medie absorbita, cu BF459.

Schema dispune de toate reglajele de offset, pozitie si calibrare.



Succes !



@gsabac

Atenuator-Amplificator-Y.zip



  • Like 1
Link spre comentariu
Distribuie pe alte site-uri

  • Amplificatorul Y

E .... mai aerisita schema.

R1= pozitionare  verticala ? R2,R3 =offset ?

BF245B; multe scheme il utilizeaza pe acesta. Nu este mai potrivit BF256 ? Duce in frecventa la peste 800Mhz. Este un alt criteriu de alegere ?



BF459, fT =90MHz     http://pdf.datasheetcatalog.com/datasheet/philips/BF459.pdf

BD115, fT =145MHz   http://pdf.datasheetcatalog.com/datasheet_pdf/continental-device-india-limited/BD115.pdf

Care este impactul in performanta osciloscopului

Constructiv, din punct de vedere radiator e convenabil BF459, capsula TO-126 !



C8=100pF ?

L1,L2=1uH ce constructie au ?

BAW62 , merge si 1N4148 ?



NB - este o eroare la UA733: R15 trebuie conectat la pin11 (e o problema din librarie program)

http://pdf.datasheetcatalog.com/datasheet/texasinstruments/ua733.pdf



  • Atenuator intrare

Trimer C6,C7 =1nF ?


  • Like 1
Link spre comentariu
Distribuie pe alte site-uri

Da, reconectati la pinul 11.

BD115 nu are radiator pentru cit trebuie. La frecventa merge bine BF459.

R1 -  regleaza 0.00V pe intrare si asigura neutralitatea intrarii la rotatia comutatorului.

R7 -  aduce intrarile circuitului amplificator la acelasi nivel.

R12 - potentiomatru pe panou, de deplasare verticala

BF256 pune probleme cu autooscilatiile la inalta frecventa, dar se poate folosi.

C8 de 100pF su 47pF cu 60pF

Tranzistorii FET trebuiesc alesi pereche.



Bobinele sunt cu spira linga spira. Calculati cu Synthesis numarul de spire, la un diametru de 4mm de exemplu.



Succes !



@gsabac

Editat de gsabac
  • Like 1
Link spre comentariu
Distribuie pe alte site-uri

  • Amplificatorul Y

 - Trimer C8= 7-100pF este la  http://www.conexelectronic.ro/produs.php?id=37684

 - Radiator pt BD115 capsula TO39; nu sunt suficienti cei de sus (cele 2) ? Au ?=28mm.






 - Trazistori FET - imperechierea e cu "cantec". Imprastierea parametrilor e mai mare decat la bipolare

Dupa ce ii imperechiem prioritar Vgs sau Idss sau ambele?

Sa zic ca am sa cumpar vreo 25-50 buc BF256B - mai ieftin  http://www.tme.eu/ro/details/bf256b/tranzistori-canal-n-tht/fairchild-semiconductor/ sau BF545B SMD  http://www.tme.eu/ro/details/bf545b/tranzistori-canal-n-smd/nxp/bf545b215/  , oare reusesc sa obtin o pereche cat decat ?!

 - Mai jos, cateva articole cele aveam in bookmarks cu privire la JFET Matching :

https://www.abcelectronique.com/annuaire/montages/cache/3483/associasion-bjt-et-diode.html

http://www.geofex.com/article_folders/fetmatch/fetmatch.htm

http://stompville.co.uk/?p=601

http://stompville.co.uk/?p=112

http://stompville.co.uk/?p=665

http://www.edn.com/design/test-and-measurement/4370552/Simple-circuit-lets-you-characterize-JFETs



  • Atenuator intrare

Trimerele C6,C7 sunt de 1nF ( sau o combinatie sa faca 1nF) ? .


Link spre comentariu
Distribuie pe alte site-uri

Sunt buni radiatorii mai mici pentru BD115. Este bine ca aveti asa ceva.

Cu tranzistorii FET pereche mai vorbim. Si eu am cumparat o mina din cei SMD,

am construit un soclu special pentru masura dar inca nu am finalizat masuratoarea.



Cu trimerii greseala de editare. 3pF...12pF ambii.

Incercati o proiectare circulara compacta a atenuatorului, cu comutatorul pozat de mine.



@gsabac

Editat de gsabac
Link spre comentariu
Distribuie pe alte site-uri

  • 4 weeks later...
  • Atenuator intrare + Amplificator Y

   Am schitat partial pcb -ul (img-3, img-4). Am cateva intrebari:

 - La atenuator intrare (img-1) este corect R3=1M montat (marcat cu rosu) ? - in poz 2 GND (mijloc) de trecere creaza cu R2=47Ohm un divizor

 - La Amplificator Y,  trimer R1=10k, trebuie sa fie acces dinspre panou pentru reglaj ocazional ?

 - Pcb partial Atenuator intrare + Amplificator Y (img-5,img-6) este momentan proiectat numai cu ce este in careul rosu (img-5 + img-1). Daca pun si restul pe aceeasi placa, careul verde, de la P9-Y1 si P8-Y2 ar fi cca 15 cm lungimea fire pana la pini tub.

Sa pun careul verde separat pe placa finali langa soclu (img-2, Hameg) ?

Merge varianta sa pun careul verde fara careul albastru pe placa actuala si sa pun numai careul albastru langa pini tub ? Sunt probleme cu interferente ?








  • Like 1
Link spre comentariu
Distribuie pe alte site-uri

@Nardu, este corect, rolul acelei rezistente conectata si la alte osciloscoape, este de a incarca condensatorul

  C2 cu diferenta de tensiune dintre intrare si masa. Se evita in acest fel salturile spotului la comutarea AD-DC-GND.

Semnalul rezultat dupa divizor este foarte mic si nu apare decit cu comutatorul de intrare pe GND. La 10V la intrare

 rezulta circa 5mV.



TRimerul R1 este cu acces de surubelnita si asigura tensiune nula la intrare, U = 0,1mV. Aceasta asigura neutralitatea

 pozitiei spotului la comutarea tensiunii de intrare. Se admite 1-2mm.



Este mai buna folosirea unui singur circuit si pentru masuratori si reglaje ca si pentru functionalitate.

Nu inteleg de ce conexiunile spre placile de deflexie vertical nu sunt de 4-5 Cm ?

Positia mufei BNC de intrare trebuie sa fie linga comutator. Incercati sa puneti rezistentele numai plasate

  pe grila si fiecare cu pastila proprie.

Puneti la 2 module distanta pinii de pe placa, ai conectorului.

Dupa mine ar intra totul pe o singura placa, fata si spate.



Succes !



@gsabac

Editat de gsabac
  • Like 1
Link spre comentariu
Distribuie pe alte site-uri
