Constructie osciloscop cu tub B7S2 RFT homemade CRT

Recommended Posts

Multumesc pentru felicitari si eu va felicit pentru designul si pentru masca ecranului care este mult mai bun?.

Si idea de construc?ie a grilei ?i diviziunilor este inedit?, chiar formidabil?.



Acum sunt la ?ar?, m? ?ntorc acas? pe 3 mai si am s? postez poze cu o masc? foarte aspectuas?

si un parasolar de dimensiuni apropiate de cele necesare tubului B7S2.

Este realizat de mine din carton sub?ire ?mbracat cu folie mat? de plastic negru.

Intr? prin presiune pe masca dreptunghiular? a tubului CRT.



Dac? ave?i materiale recuperate din convertori a?i rezolvat problema alimentarii, ?n prima faz?.

Bobinajele se pot  face de m?n?, spir? l?ng? spir?, deoarece sunt de dimensiuni mici.

Despre tehnologia transformatorului vorbim dup? ce selecta?i miezul ?i carcasa, libere de bobinaje.

?ntrebati cum se desface un transformator de convertor impregnat, daca nu a?i f?cut niciodat? a?a ceva.



O schem? pentru ?nceput este ?n ata?ament. Scoate toate tensiunile de care este nevoie.

 si este alimentat? din 12V. Daca doriti proiectul, ?l postez.



Succes !



@gsabac


Edited by gsabac

Share this post


Link to post
Share on other sites

@gsabac: D-le, pune-ti intotdeauna si fisierul prj cand este cazul.
  • masca grila

....un parasolar de dimensiuni apropiate.... realizat de mine din carton sub?ire ?mbracat cu folie mat? de plastic negru. ....


   Parasolarul trebuie sa fie mat, intradevar  .Tubul PVC e cam lucios , dar.... il iau la smirghel fin, sau mai merge  lac incolor mat.
  • Alimentare

?ntrebati cum se desface un transformator de convertor impregnat, daca nu a?i f?cut niciodat? a?a ceva.


   Sincer nu am desfacut din astea. Comunitatea spune ca e vorba de un fiert la ibric.  Fac proba !
  • P50NOS MosFet -urile de putere (cerinte ?!) , merg IRF630B ? am la indemana din recuperari monitoare   http://www.vishay.com/docs/91031/sihf630p.pdf
  • BA159 -> UF4007 ....tot din  monitoare
  • La infasurarea L2 , +/-650 eu zic ca trebuie modificata cu 3 prize: 470, 650, 830 sa pot proba si variata de alimentare  -470/+830 de la EO211-RFT
PS - la schema a-ti omis (scapat) rezistenta filament >katod , despre care am vorbit. Edited by Nardu

Share this post


Link to post
Share on other sites

Asa am facut si eu, dar dupa ce am desfacut (taiat) bobinalul, doarece uneori stringe carcasa

 pe impregnantul dintre ea si miez. Pentru separarea cit de cit a miezului de carcasa am folosit o lamela

 subtire de otel. Am reusit doar in 20 % din cazuri la carcase si circa 70% la miezuri.

Cel mai sigur este taierea carcasei, apoi fierberea miezului pentru inmuierea adezivului si aplicarea unei forte

 moderate pentru dezlipire. Uneori trebuie confectionata o noua carcasa sau lipita cea sparta cu cyanolit,

 sau chiar lipirea miezului spart cu cyanolit. Intrefierul rezultat este minor, daca inaite de uscarea liantului

 se reface structura integrala a miezului pentru lipirea finala.

Nu am luat in consideratie cumpararea miezului si carcasei.



IRF630B si diodele UF4007 sun foarte bune pentru puterea necesara la osciloscop.

Buna idea cu prizele si eu o practic.

In aceasta schema se poate lega catodul la filament sau prin rezistenta deoarece nu avem impulsuri de stingere sau modulatie pe el.



In atasament am postat un proiect evoluat, complet, cu trei pagini (scheme) ce poate fi deschis cu GElectronic Schematics.

Acesta foloseste un transformator optimizat, minimizat pentru aceasta aplicatie. Se mai poate optimiza.

Click pe orice schema pentru vizualizare in Project Manager, click pe open si apare schema in editor. Pot fi deschise toate schemele simultan, pe desktop.

Daca inchideti vreuna o deschideti din nou din Project Manager, care este un fel de "Explorer".



@gsabac









Power-CRT.zip

  • Like 1

Share this post


Link to post
Share on other sites

Deoarece numarul vizualizarilor pentru acasta aplicatie se apropie de 1000, pentru cei care nu au sau nu doresc

  sa utilizeze GElectronic Schematics, am postat schemele continute in proiectul Power-CRT.

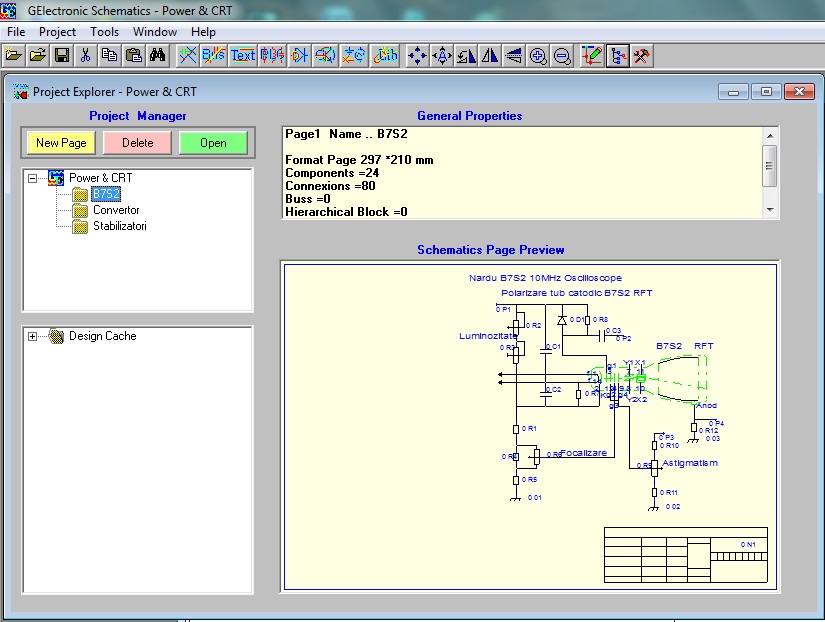

Proiectul Manager, gestioneaza structura proiectului, numarul de scheme, numele, etc. De aici se deschid

 se inchid, se adauga sau se sterg pagini din proiect.

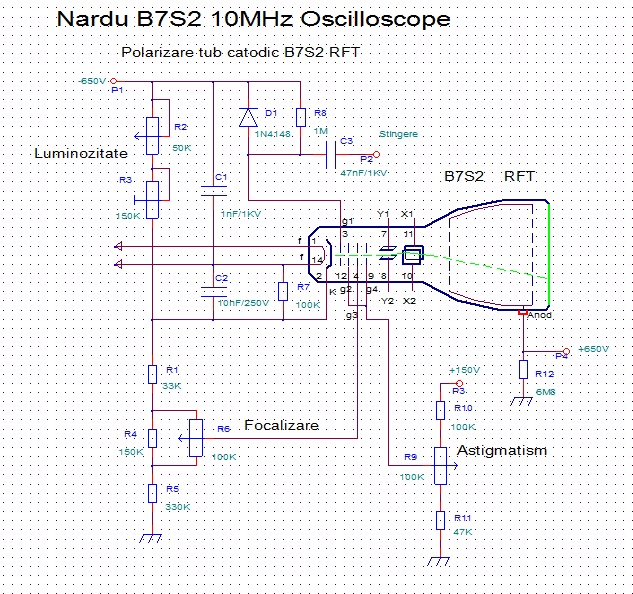

Comenzile si alimentarea tubului B7S2. Luminozitatea se regleaza prin tensiunea de catod, iar stingerea

  cursei inverse prin impulsuri negative pe grila.

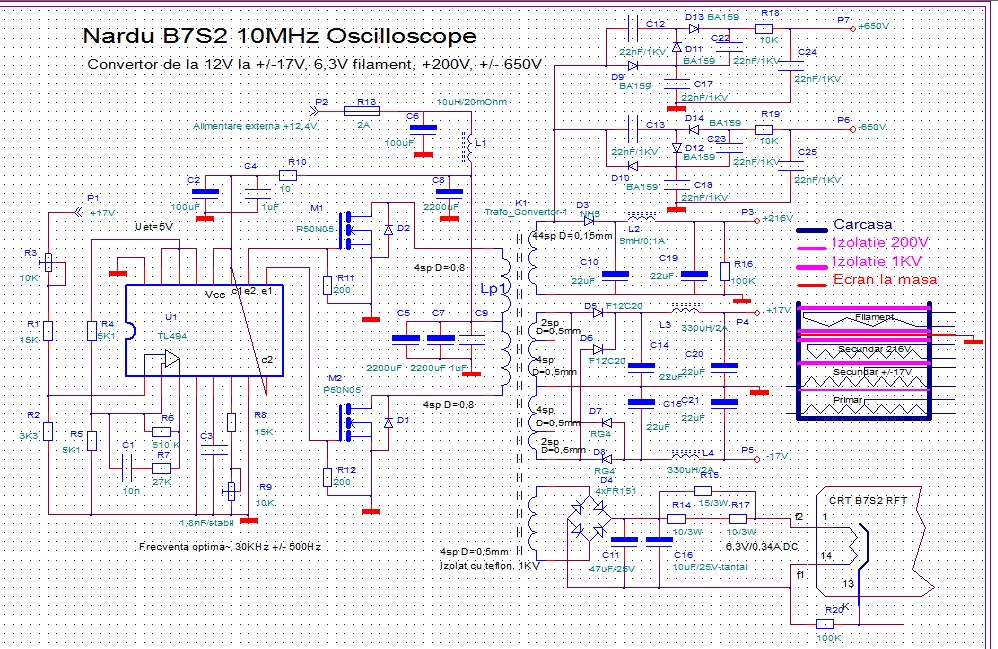

Alimentator optimizat cu convertor stabilizator.


Transformatorul se poate reliza ca in schema de constructie. Primarul are un strat si secundarul la fel.

Secundarul de 216V se bobineaza spira linga spira cu izolatie intre straturi. Intre infasurarea de filament si secundarul de

 216V se introduce un ecran "deschis", din folie de aluminiu, alama sau cupru, care se conecteaza la masa.

Infasurarea de filament se bobineaza cu o conexiune izolata cu teflon sau plastic care rezista la 1000V, si are lungimea

 firelor de iesire sufficient de mare, incit sa ajunga direct in circuitul redresor pentru filamentul tubului.

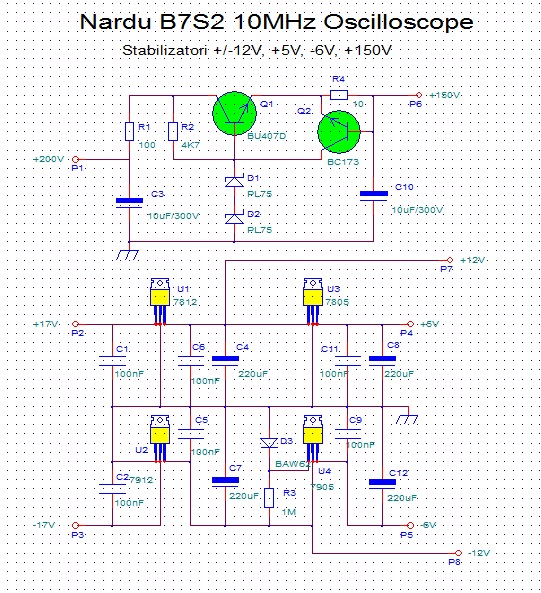

Redresori stabilizati utilizati in osciloscopul de 10MHz cu circuite integrate uA733 sau echivalente.




Fiecare schema se construieste pe un modul de circuit imprimat FR4 de 1,5mm. Se amplaseaza

 convenabil pentru plasarea butoanelor pe panoul frontal si a radiatoarelor spre spatele carcasei.

Axul potentiometrilor se prelungeste cu o tije de material plastic.

Convertorul se monteaza cit mai departe de tubul CRT si amplificatorii de semnal.



Succes !



@gsabac

  • Like 1

Share this post


Link to post
Share on other sites

   Cu metoda fiert la ibric, din 2x trafo am recuperat carcasa si 1x E, de la cel din imagine

(monitor Samsung Syncromaster 793), gasesc pe la targ resturi sa fac pereche.

Cred ca metoda e viabila cu conditia ca temp sa fie pe la 70-80oC si pus intr-un recipient (cratita) mai mare, astfel incat sa nu se incalzeasca/raceasca repede, pui un fund de lemn in cratita si cu betisoare,...etc incerci sa-l desfaci, fara sa-l mai scoti afara .

Eu pe primul l-am fiert in clocot...... ; singur crapat. Pe al 2-lea l-am scos, l-am mai bagat, dar l-am dus tot la 100oC, numai ca am oprit focul. Cred ca si datorita adezivului utilizat, care era destul de mult pe miez si in gaura de la carcasa, fata de primul (alt monitor mai vechi) s-a inmuiat, desfacut usor.

   Metoda prezentata de @flomar pare mai productiva in recuperare, trebuie sa o si probez, mai caut trafo, duminica la targ.

   Oricum caz in care nu reusesc sa recuperez, cumpar o pereche E si carcasa (cel mai ieftin = 3.5 lei + posta -    http://www.mivarom.ro/catalog/advanced_search_result.php?keywords=miez+ferita+etd&x=37&y=10)  si merg cu proiectul mai departe.




Share this post


Link to post
Share on other sites

@gsabac:

  • Alimentare

  Vad ca la versiunea ultima, a-ti mai simplificat trafo cu solutia -  triplor tensiune. E mai convenabil decat o infasurare la 650V, izolatie. Solutia cu triplor tens. e una "clasica" pe la alimentari osciloscoape.

  Trafo l-am retinut la post#29  S=1cm2 . Trafo din recuperari monitoare sunt S= 0.96 cm2 , ceva mai mici, ferita ETD34. Daca e sa cumpar, http://www.mivarom.ro/catalog/advanced_search_result.php?keywords=miez+ferita+etd&x=37&y=10, nu au decat ETD39, S=1.28 cm 2http://pdf.datasheetarchive.com/indexerfiles/Datasheet-054/DSA007388.pdf#page=1&zoom=auto,11,798 .

   Infasurarea L3 (44sp), asa cu am mai discutat, trebuie facuta cu 3 prize: 157V x3 =470v, cea actuala 216V x3 =650V si plus spire  276V x3 =830v .

   Infasurarea L2 (+/-17V); cred ca prizele la 4 sp trebuie renuntat la ele. De la 17v , obtii +/-15v -->+/-12v, din +/-12v -->+5v, -6v. Sunt variante posibile si pt modificari ulterioare.

   Ordinea infasurarilor; vad ca a-ti anticipat intrebarea fireasca. Am eu o intrebare cu privire la repartizarea infasurarilor la pinii carcasei (2x8 pini). Am sa schitez maine PCB sursa si intreb atunci.

   Infasurarea L1, filament --> C10=47uF/25v, C12=10uF/25v - tantal ?! E "crancen", motivatie valoarea = 57uF (56uF). Nu merge 1x 47(68)uF/25v tantal ? Ma uit si in continuare la grupul R14, R15, R17, inseriat cu filamentul tub B7S2 ; De ce ati ales solutia aceasta ?

   Diodele D1,2 ,sunt cele din IRF630B(ceea ce pun eu) ?

   Piesele asociate controlerului TL494, vad o remarca 1.8nF/stabil se refera la C3  si C1   sa pun ? stiroflex ?.

   Condensatoare la triplor tensiune (+/-650)  22nF/1kV . Aici pun si priza la +830V , trebuie 22nF/1.5-2KV;  pun ceramici sau polipropilena ?. Ce recomandati ?

   La sursa asta ii trebuie si un ventilator; am unul 6x6cm de la un procesor Duron, are si senzor ,12vx015A.

Edited by Nardu

Share this post


Link to post
Share on other sites

Prizele sunt bune.

Filamentul este alimentat in curent aproape constant si are o pornire fara soc termic sau de curent mare la rece.

In plus din rezistente se poate regla tensiunea de filament.

Numai 2 condensatori la filament, pot fi ambii cu aluminiu.

Diodele pot fi cele interne.

1,8nF sau 2,2nF numai cu dielectric material plastic, mica sau ceramic NP0.



Numai tensiunea pozitiva se poate mari. Condensatorul de 22nF poate fi ceramic sau cu plastic la 1,5KV sau mai mult.

Nu are nevoie de ventilator, doar un radiator cu aripioare de circa 100 centimetri patrati in total.



@gsabac

Edited by gsabac
  • Like 1

Share this post


Link to post
Share on other sites

Am promis ca postez masca si parasolarul la osciloscopul de 70mm.

Deasemenea am pus in atasament o fotografie in care se arata cum

 se realizeaza masca din corniere de aluminiu de 10mm..



@gsabac


  • Like 1

Share this post


Link to post
Share on other sites

O poz? cu ecranul luminat ?i cu semnal este l?muritoare ?n privin?a grilei de 7mm.



Rastrul este luminat deoarece este realizat cu zg?rieturi ?n plexiglas.

Rastrul cu toner sau vopsea nu cred ca se lumineaza, dvs. ce credeti?



@gsabac




  • Like 1

Share this post


Link to post
Share on other sites

Cu toner nu lumineaza.

Am insa si varianta cu laser-cuter-engraver pentru grila, eventual pun numai marginea fara grila pe folie transparenta.

Share this post


Link to post
Share on other sites

Am schitat putin PCB alimentare. Placa de baza are 100x160mm. Modulele +/+650 le pun  vertical. Sper sa incapa toate. Bobinele de soc sunt maricele.




  • Like 1

Share this post


Link to post
Share on other sites

Totul este extins la maximul. Comprimati la 100x100mm sau chiar 100x80mm.



Continuati cu placutele de proba sau realizati un circuit imprimat ?

Ce este "laser-cuter-engraver, poate grava si pe sticla ?



@gsabac

  • Like 1

Share this post


Link to post
Share on other sites

@gsabac

  • Masca grila

     .... "laser-cuter-engraver" am langa mine, o firma cu foto, xerox, cani ,cupe , articole promotionale , iar tipii au o masina de taiat gravat cu laser. Doar ce am intrebat in legatura cu masca grila din sticla. Vor incerca, dar sticla min 4mm, cica crapa cel putin materialul pe care il au ei. Cred ca merge la plexi. Fac numai grila. Masca in sine o fac cu folie transparenta. Mai intreb si pe la altii, cercetam. Treaba e si cu pretul !

    Comentariu:  Ar putea spune cineva: Uite d-le, ... asta si-a cumparat mai intai potcoavele !

  • Alimentare

    PCB-urile, toate, vor fi pe stripboard (veroboard). In (img#1) sunt amplificatoarele finale Y+X, nefinalizat si abandonat intrucat era pentru o montare ca aici :






    In (img#2) este schitat montarea in spatele tubului. Piesele vor fi rearanjate. solutii ca la ElektorScope (img#3) si (img#4) industriale, Hameg in poza .

    PCB alimentare; mai "strang"; sa am toate piesele la indemana ( trafo si socurile pun problema dimens.)

    Nu am lamurit inca in clar cat are sectiune trafo S=1cm2 , mentionat la post #29 ? Este acoperitor, S= 0.96 cm2, ferita ETD34 din recuperari monitoare ? Sunt mai convenabile pt. PCB pentru ca au carcasa pe verticala .






Share this post


Link to post
Share on other sites

Am vazut circuitele, sunt foarte usor de construit si de modificat la nevoie.

Miezul de 1cm patrat este deja supradimensionat de vreo 3 ori, deci ETD34 mentionat, de 0,98cm patrati, este foarte bun.

Convertorul cu 494 este versatil, din reglajul frecventei se poate determina un consum minim.



Circuitul este extins la maxim. Comprimati la 100x100mm. Radiatorii pentru finalii convertorului nu sunt pe desen.



Succes !



@gsabac

Edited by gsabac

Share this post


Link to post
Share on other sites

  Bun, cu trafo e clar acum. Cel de la monitor Samsung de la post#39 nu-i chiar ETD34, putin mai mic masurat.

  Radiatorii pentru finalii convertor pt ambii tranzistori chiar trebuie 100cm2 refer o placa 1.5-2mm AL simpla ? Nu-i cam mare ? Sa iau in considerare suprafata desfasurata cu aripile,  aproximativ ?
