?ncerc?ri de repara?ie acumulatori laptop ?i realiz?ri cu baterii Li-Ion


Postări Recomandate

Bateriile de laptop au o durat? de exploatare de c??iva ani,

 ?n condi?ii de siguran?? ?n exploatare maxim posibil?.

Pe baza acumul?rii de date despre comportarea bateriilor

 cu Li-Ion, produc?torii ?i-au luat m?suri drastice ?n privin?a

 modului de ?nc?rcare ?i desc?rcare ?i mai ales a capacit??ii

 electrice utile, folosibile ?n decursul exploat?rii.



Se monitorizeaz?:

-tensiunea maxim? pe element ?n func?ie de temperatur?;

-tensiunea minim? pe fiecare element;

-curentul de ?nc?rcare ?i de men?inere;

-temperatura bateriei;

-capacitatea util? folosibil? la func?ionarea laptopului;

-curentul maxim de desc?rcare, etc.

Toate aceste date sunt proceste prin intermediul unor

 microcomputere dedicate, montate chiar in baterie.

De exemplu bq29330, integreaz? o interfa?? compatibil? I2C pentru a extrage parametrii bateriei,

 cum ar fi tensiunea bateriei, celul? cu celul?,tensiuni ?i curentul de ie?ire pentu control.

Al?i parametri, cum ar fi pragurile curente de protec?ie ?i ?nt?rzieri, pot de asemenea s? fie programate

 ?n bq29330 pentru a cre?te flexibilitatea sistemului de management al bateriei. Modul de interconectare

 cu celelalte sisteme hard ale laptopului se face prin intermediul unui BUS intern laptopului, numit SMBus.

Prin intermediul acestuia printre altele, se comand? bateria, alimentatorul, luminozitatea, nivelul sonor ?i altele.

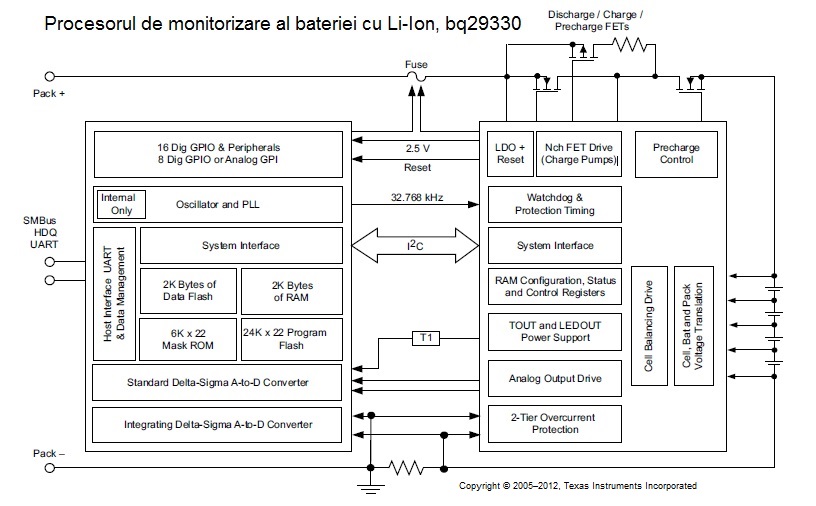

Schema bloc.




Acest microcomputer lucreaz? ?mpreun? cu bq 8039, care este un ROM de 6K, ce con?ine coduri de pornire,

 configurare ?i programare.

Modul de lucru este urm?torul. Datele bateriei sunt stocate ?n memoria eprom, prin intermediul unui cod

  de firm? con?inut ?n ROM. Se memoreaz? codul bateriei, capacitatea real?, data, num?rul de

  ?nc?rc?ri-desc?rc?ri, etc. Capacitatea bateriei se calculeaz? prin m?surarea curentului la culegerea unei

  tensiuni pe o rezisten?? de 150 miliOhmi de precizie, ?i se memoreaz? de fiecare dat? la ?nc?rcare ?i la

  desc?rcarea bateriei.



Observa?ii practice.

-  bateria se poate folosi numai pentru capacitatea memorat? ?n memoria laptop-ului

-  dac? pui elemente noi, sistemul nu tine cont dec?t de ce e memorat el, deci nu se poate recondi?iona

   bateria prin schimbarea elementelor consummate cu unele noi. Interesant este ?i faptul c? ?n timp,

   de?i elementele sunt noi sistemul le scade capacitatea cu fiecare utilizare, p?n? la anulare.

Aceasta are loc la circa 500 de ?nc?rc?ri desc?rc?ri.

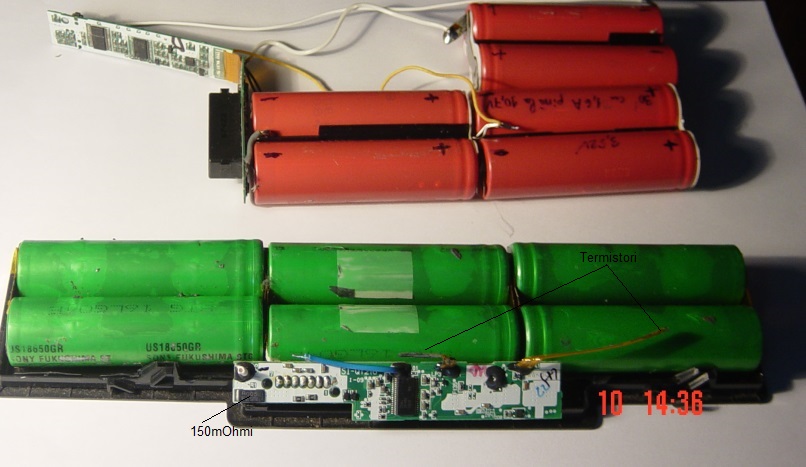

Poze cu baterii de laptop ?i circuitele de comand?. Verzi Sony pentru Acer ?i ro?ii Sanyo pentru Dell.

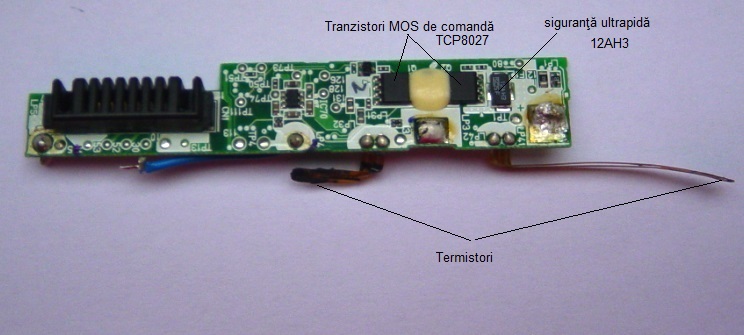

Fa?a circuitului cu termistorii, siguran?a ultrapid?, tranzistorii MOS de ?nc?rcare ?i desc?rcare. Dell

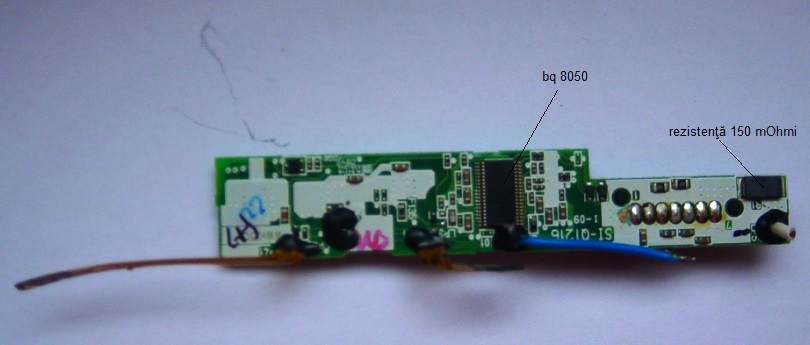

Spatele circuitului cu circuitul de comand? ?i control ?i rezisten?a de 150 miliOhmi de monitorizare.




S-au ?ncercat diverse metode de spargere a codului, sunt ?i programe care zic c? fac acesata, dar nu am reu?it s? fac nimic cu ele, la diverse tipuri de laptop. Circuitele sunt prezentate ?n documenta?ii

Texas Instruments pe larg..



Am reu?it s? refolosesc bateriile uzate, dar ?nc? bune, la diverse tipuri de aparate alimentate din baterii,

 multimetre ?i lanterne. Unele au aproape 2Ah desc?rcate la curen?i de c?teva sute de mA.

Am f?cut un alimentator de laptop cu baterie extern? ?i tensiune stabilizat? de 19,5V, cu cod intern

  pentru Dell, care ?ine circa o or? ?i jum?tate, pentru situa?ii ?n care se opre?te re?eaua de 220V.





@gsabac











  • Like 1
Link spre comentariu
Distribuie pe alte site-uri

Interesant topicul deschis de dvs.Eu detin un laptop Toshiba Sattelite C855-LW de 3 ani si singura problema cu care ma confrunt este bateria caci de la bun inceput nu a tinut mai mult de o ora,o ora jumate maxim iar dupa aproximativ 2 ani in care am folosit laptopul doar ocazional  a ajuns sa se descarce cam dupa 20 de minute.Acum lucrez numai cu laptopul in priza si mai multi mi-au spus ca este indicat sa schimb bateria deoarece alta solutie nu exista.Asa sa fie? :scratchchin:

Editat de Ciprian 81
Link spre comentariu
Distribuie pe alte site-uri

Da, trebuie schimbat?, deoarece bateria este considerat? ca un "consumabil"

  ?i trebuie ?nlocuit? atunci laptopul semnalizeaz? c? trebuie schimbat?,

  sau c?nd utilizatorul dore?te un timp mai mare de func?ionare pe baterie.

Unii produc?tori dau numai o garan?ie limitat? pentru bateria de acumulatori.

Sunt ?i cazuri ?n care s-au schimbat sute de mii de baterii cu defecte.



Consecin?e posibile la folosirea unei baterii de acumulatori veche:

- supra?nc?lzirea la ?nc?rcare. Laptopul semnalizeaz? acustic sau cu lumin?

   ro?ie intermitent?;

- supra?nc?lzirea ?i ?ntreruperea unor elemente cu o siguran?a termic? intern?;

- aprinderea bateriei sau explozia ei (cazuri rare);

- unele laptop-uri deconecteaz? bateria dup? 500..600 de cicluri.



La unele laptopuri mai vechi, cam din anul 2000, se pot schimba elementele bateriei

 uzate cu unele noi. Sistemul le recunoa?te ?i se reconfigureaz? automat.

De exemplu, am reu?it schimbarea elementelor la Toshiba Sattelite.



Odat? cu apari?ia circuitelor de monitorizare, cam din anii 2004...2006 ?nlocuirea nu

 duce la rezultate favorabile.



Diverse metode au fost folosite pentru a nu se folosi dec?t baterii originale

- introducerea unui divizor de tensiune pe un pin suplimentar;

- introducerea circuitelor de identificare ?i monitorizare cu coduri secrete cuplate prin I2C.



Pentru a vedea datele reale ale unei baterii din laptop se pot folosi diverse programe, ca Lavalys

  de la firma Everest. Acesta d? detalii despre nume, capacitate, curent de ?nc?rcare, tensiunea instant

  la ?nc?rcare, c?t al sut? este stricat? etc.

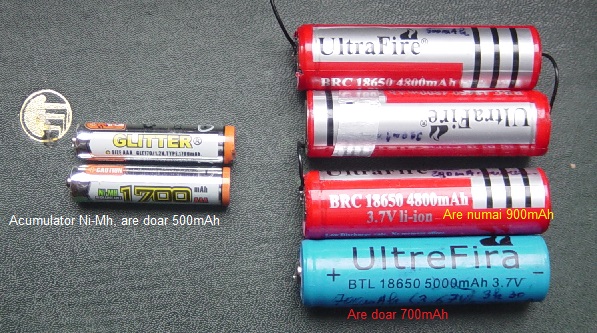

Am cump?rat mai multe tipuri de elemente cu Li-Ion ?i Ni-Mh pentru teste. Toate au fost doar m?sluiri

 de diverse calibre. Pre?ul a fost de la 7 lei la 10 lei ?i sunt prezentate ?n poza de mai jos.






De?i sunt marcate cu capacitate mare au doar ce am m?surat. ?i al?ii au constatat abateri de la 50% la 500%.

S-a observat c? bateriile de tipul 18650 sunt prea u?oare, au fost desf?cute ?i ?n interior erau elemente mici

 ?nf??urate ?n h?rtie. Nici vorb? de circuitul de protectie electronica intern.

Bateriile cu litiu de ?ncredere sunt printre altele de tipurile LG, Sony, Sanyo sau Samsung ?i pentru tipul 18650

 au capacitatea de circa 2,2Ah. Pre?urile sunt de circa 40 lei pe bucat?.



@gsabac

  • Like 1
Link spre comentariu
Distribuie pe alte site-uri

Multumesc pentru sfaturi.In prima postare am uitat sa mai precizez ca pana  recent,cand bagam laptopul la incarcat se aprindea ledul portocaliu cum se intampla si acuma de altfel,dar la final cand bateria era incarcata complet si ledul portocaliu se stingea se aprindea imediat ledul alb dar acum nu se mai intampla acest lucru.De ce oare? :scratchchin:

Editat de Ciprian 81
Link spre comentariu
Distribuie pe alte site-uri

Ledul portocaliu nu a palpait niciodata numai cel alb in urma cu ceva timp cand s-a blocat sistemul de operare.Dar pana la urma cred ca va trebuii sa schimb bateria deoarece este un produs consumabil ,deci nu poate tine o vesnicie.Va multumesc pentru sfaturi oricum.

Link spre comentariu
Distribuie pe alte site-uri

Sunt 4 op?iuni posibile pentru schimbarea unei baterii de laptop:



1- baterie nou? original? Toshiba doar cu garan?ie, nu mai veche de 2 ani;

2- baterie folosit? original? Toshiba, este posibil "?eap?";

3- baterie nou? compatibil? (replacement battery), este de slab? calitate;

4- baterie recondi?ionat? cu elemente schimbate noi, nu este bun?.



Succes !

  • Like 1
Link spre comentariu
Distribuie pe alte site-uri

Cu siguranta prima optiune este cea mai recomdata dar banuiesc ca si cea mai scumpa.Am vazut pe diferite site-uri de vanzari ca pretul unei baterii pentru modelul de laptop pe care il detin eu este peste 300 RON.Multumesc inca odata pentru ajutor.

Link spre comentariu
Distribuie pe alte site-uri

In zilele noastre, cand in mare parte toate produsele sunt facute sa functioneze "un anumit timp", dupa care musai sa se strice, ca altfel nu se cumpara altul,  bateriile pentru echipamente portabile fac parte din categoria "consumabilelor".

S-a incercat de nenumarate ori reconditionarea acumulatoarelor uzate, prin inlocuirea elementelor uzate, dar dat fiind faptul ca datele stocate in memoria circuitului de supraveghere, (care defapt "spune" calculatorului daca este buna sau nu acumulatorul) nu se pot modifica prin mijloace accesibile, totul a fost  in zadar.

In trecut am incercat si eu de cateva ori sa repar acumulatori de la laptopuri, dar mai degraba am ajuns la concluzia ca nu merita, cu mijloacele pe care le am nu pot ajunge la rezultat.

Dealtfel, nu s-ar explca fapul ca un acumulator cu 6 celule costa in jur de 75-80 USD, cand un laptop nou, daca mai prinzi si o oferta costa de la 220USD (aproximativ)...

In momentul in care va fi accesibila modificarea datelor stocate in memeoria circuitului de supraveghere, sau inlocuirea lui cu circuite care sa simuleze (vezi chipurile de la cartuse&tonere compatibile) functionarea circuitului original, atunci se poate reconditiona aceste tipuri de baterii de acumulatori.

Este de luat in considerare si faptul ca majoritatea acestor acumulator sunt de Li-Ion , LiFePo, samd., in cazul in care nu sunt incarcate/ descarcate in conditii normale se pot exploda/aprinde...

Link spre comentariu
Distribuie pe alte site-uri

@Ciprian 81, mai este o metod? de a utiliza un laptop cu acumulator care

 este respins de sistem. Se decapsuleaz? bateria, se scot elementele

 ?i circuitele, se lipe?te la loc cutia goal? ?i se monteaz? ?n loca?ul ei.

Se verific? ?nainte dac? func?ioneaz? cu bateria scoas? din aparat.



Eu am fentat lipsa bateriei, prin construc?ia unui ?nc?rc?tor, cu baterii

 ?ncorporate ?i care con?ine un cip cu codul ?nc?rc?torului original.



Succes !



@gsabac

  • Like 1
Link spre comentariu
Distribuie pe alte site-uri

Multumesc dar nu stiu daca m-as descurca sa fac asa ceva caci n-am umblat niciodata intr-un laptop iar unii ma descurajeaza in aceasta privinta.Tot as vrea sa-l desfac pentru al curata de praf caci in 3 ani de cand il am n-am facut acest lucru si cineva imi spunea ca daca n-am experienta in asa ceva voi risca sa-l duc la service demontat si in punga :giggle:. Dar stiu pe cineva care mi-a spus ca la laptopul lui bateria tine 4-5 ore pe cand la al meu de la bun inceput nu a tinut mai mult de o ora,o ora jumate deci nu stiu cat de originala este.

Editat de Ciprian 81
Link spre comentariu
Distribuie pe alte site-uri

Asta cu "tine bateria 5 ore" fara suparare, dar am mai auzit.

Nu-i indiferent in primul rand, ce capaciatate are bateria, cat consuma sistemul, ce fel de programe rulueza pe acel sistem....si nu in ultimul rand setarile sistemului, driverele instalate si configurate corect.

  • Like 2
Link spre comentariu
Distribuie pe alte site-uri

@hixpp02, subscriu ?i eu, mai ales dac? merge WiFi sau Bluetooth

  sau se lucreaz? cu un dispozitiv mobil de cuplare la  internet sau

  chiar numai cu internetul sau cu DVD-ul pentru rulare sau scriere.



Am utilizat elemente recuperate din baterii cu Li-Ion pentru alimentarea

 unui multimetru homemade. Ini?ial avea 5 acumulatori cu Cd-Ni la care

 am renun?at pentru 2 acumulatori Li-Ion recupera?i.

Mai aveau o capacitate de 1,5Ah. Cu ajutorul lor am ob?inut o autonomie

 de circa 7 ore f?r? alimentarea de la re?ea, a unui multimetru homemade.

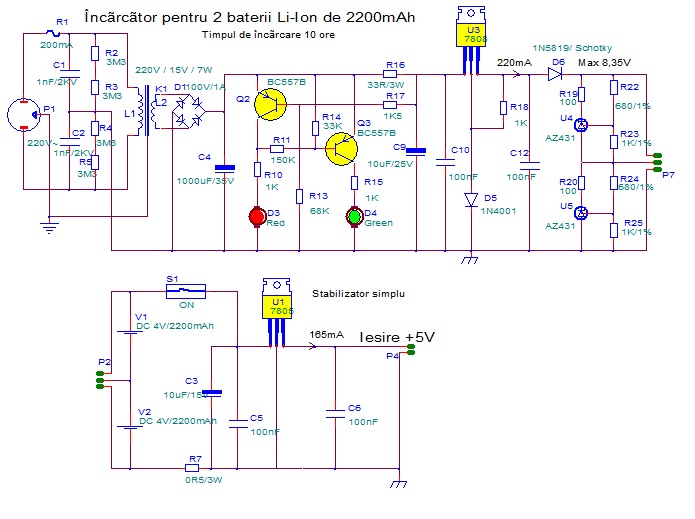

Schema ?nc?rc?torului care protejeaz? bateriile la supra?nc?rcare ?i schema

 stabilizatorului de tensiune, pentru alimentarea multimetrului.


C?nd acumulatorii sunt ?nc?rca?i, se comut? led-ul verde ?n locul celui ro?u.

Schema are ?i protec?ii individuale la supra?nc?rcare, la circa 4,17V pentru fiecare acumulator.

?nc?rc?torul l-am construit ?ntr-o carcas? cu transformator de re?ea de la un aparat vechi. Nu am pus ?i partea de

 protec?ie electrostatic? pentru c? nu mai era loc. Rezisten?a de 0,5 Ohmi este pe post de siguran?? fuzibil?.

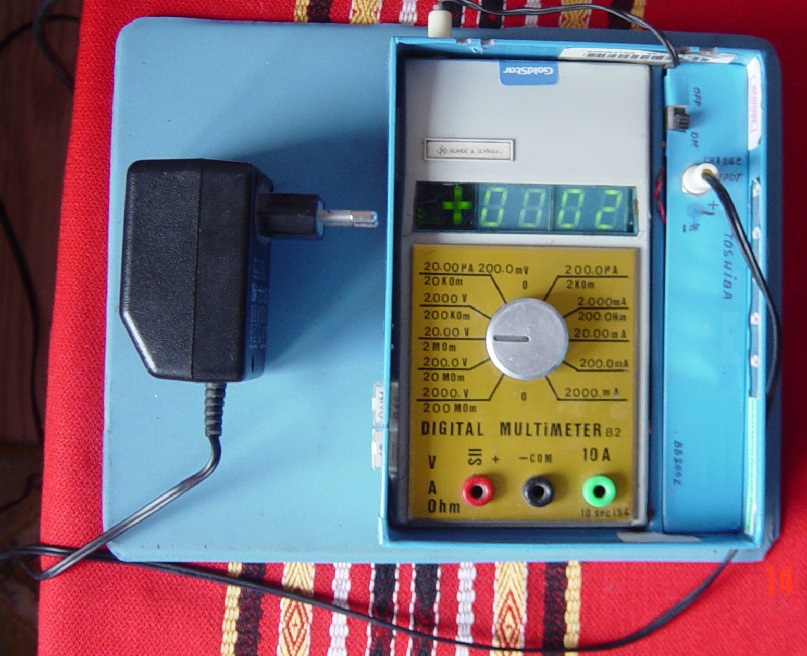

Fotografia ?nc?rc?torului ?i a multimetrului homemade. Multimetrul l-am realizat ?ntr-o cutie de calculator de buzunar Felix,

 cu circuit microelectronica MMC190 ?i LD110. Schema de intrare este original? ?i pe global are 100KOhmi/V, deci pe

 200V are 10MOhmi iar pe 2000V are 100MOhmi. M?soar? rezisten?e p?n? la 200 MOhmi.

M?soar? tensiuni alternative de la 200mV la 200V ?i curenti alternativi p?n? la 10A.






C?nd se alimenteaz? din baterie se folose?te jack-ul din partea de sus, Tot acolo se alimenteaz? ?i de la re?ea.



?mpotriva desc?rc?rii excesive am scheme mai evoluate.



@gsabac

  • Like 2
Link spre comentariu
Distribuie pe alte site-uri

Toate tipurile de acumulatori cu litiu trebuiesc tratate cu respect.



Trebuiesc monitorizati urmatorii parametri:

- tensiunea maxima de incarcare;

- tensiunea minima de descarcare;

- tensiunea optima de pastrare;

- curentul maxim de incarcare;

- curentul maxim de descarcare;

- curentul de scurcircuit;

- temperatura de lucru si de stocare;

- etc.



In postare sunt prezentate metode de protectie la sub descarcare.

Sunt si circuite specializate de inalta performanta de protectie a acumulatoarelor cu litiu,

dar aici voi prezenta un circuit care alimenteaza un multimetru cu 5V.

Sursa de energie este constituita din doua acumulatoare cu Li-Ion de 2200mA/h.

Fata de schema prezentata in postarea #13, am introdus un circuit de intrerupere

 automata al bateriei cind tensiunea scade sub 5,6V. Consumul suplimentar al acestui

 circuit este de circa 100uA.

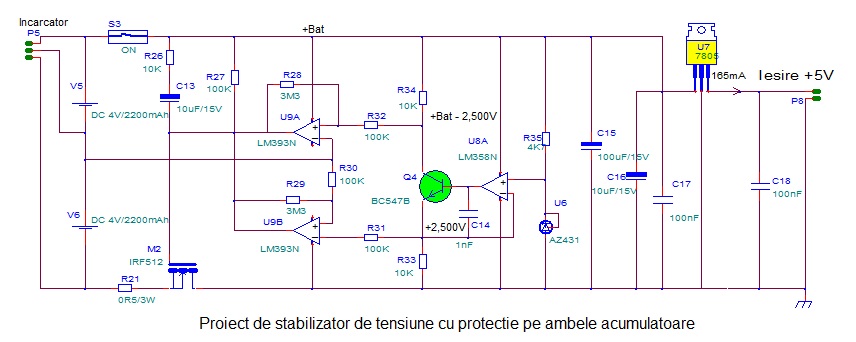

Schema urmatoare este sub forma de proiect si protejeaza la sub descarcare.

Consumul suplimentar la conectare este de circa 2mA si in starea de deconectare automata este de circa 50uA.


 Am proiectat doua tensiuni de eroare, una de 2500mV si oglinda ei, +Bat - 2500mV. Comparatorii U9 lucreaza ca un SAU

   si in caz ca tensiunea vreunui acumulatoar coboara sub 2500mV se intrerupe bateria cu tranzistorul MOS M2.

 Schema se poate extinde la mai multi acumulatori legati in serie.



Intr-o postare ulterioara voi prezenta si circuite specializate de protectie pentru acumulatorii cu litiu.



@gsabac

  • Like 1
Link spre comentariu
Distribuie pe alte site-uri

Siguran?? ultrarapid? de protec?ie al bateriei cu litiu, sunt ?i mai rapide de 1mS.



Aceste sigurante sunt activ-fuzibile, adica se intrerup la comanda. Se folosesc

 pentru protectia bateriilor cu litiu, atunci cind este un pericol real de supracurent,

 supratemperatura sau supratensiune.

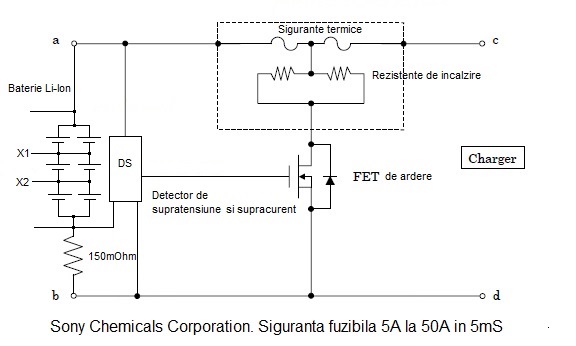

Schema este integrata in bateria de acumulatori cu litiu ca in poza urmatoare:


Atunci cind detectorul DS descopera o supratensiune sau supracurent periculos, se comanda

 arderea sigurantei prin intermediul tranzistorului FET. Astfel bateria potential periculoasa este

 scoasa din uz definitiv.

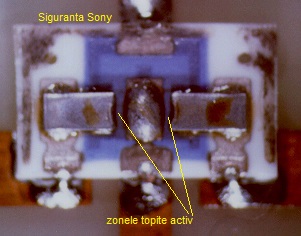

In acest caz bateria trebuie inlocuita. Am prezentat poze cu siguranta fuzibila in postarile anterioare.

Nu am testat acest tip de sigurante, dar am notat citeva tipuri.. Procedeul de ardere este similar cu

  cel in care un tiristor sau un triac arde siguranta de protective la pericol.



220px-Crowbar_Circuit.jpg Exemplu din Wikipedia.
