Sursa reglabile LM350 si LM338

[vlahul]

Depinde si de tensiunea la iesire, diferenta intrare/iesire este de maxim 35V.

Poi la iesite as vrea 26 - 29 volti.

Dar bineinteles, poate imi trebuie si alte tensiuni, 18 de exemplu.

L-as putea alimenta la 34 v de pe un traf la care urmeaza redresare si filtrare (probabil dupa merge la 40-41 v)?

Editat Iulie 10, 2013 de vlahul

[donpetru]

Buna ziua. Am realizat si eu o sursa de tensiune reglabila cu integratul LM350. Asta

Eu zic ca merge, regleaza, dar cand pun o rezistenta de 2,2 ohmi, si o reglez pe 4,2 v, imi cade curentul imediat la sub 2 volti.

Intrebarea este urmatoarea: LM 350 doar regleaza sau si stabilizeaza?Iar daca nu, banuiesc ca imi trebuie si un stabilizator, apreciez daca cineva ar pune o aschema mai usor de realizat.

Mersi.

Ce condensator ati conectat pe acel rezistor de 2,2 Ohmi ? Am observat ca nu ati mentionat nimic in privinta asta. Apoi, daca ati lasat numai acel C2 de 1uF, iarasi nu este bine. La o tensiune de iesire de 4,2V, pe un rezistor de 2,2 Ohmi, rezulta un curent de aproximativ 2A. In acest caz, daca alegem un 3000uF/amper atunci valoarea acelui condensator ar trebui sa fie 6800uF pentru a avea performante maxime de stabilizare. Se poate alege si 4700uF tinand cont de faptul ca 4,2 / 2,2



Numai bine

[vlahul]

Multumesc mult Administrators pentru raspuns si scuze pentru absenta.

Din nou ma izbesc de o problema, dar cred ca pentru a ma face bine inteles o sa incerc un istoric al problemelor mele.

Sursa reglabila pe care am vrut sa o construiesc este pentru o tigara electronica, un clearomizor care are nevoie de 3,8 ? 4,3 V in mare, functie de voltaj e si cantitatea de abur pe care o face, sau functie de rezistenta sa care iti iese. Rezistentele ies in jur de 1,7 ? 2,4 ohmi.

Principiul e simplu, de la sursa un cablu cu mufa in care se infileteaza clearomizorul si un push buton. Setezi voltajul dorit si la apasarea push butonului, functioneaza. De obicei se tine apasat 7 ? 15 secunde.

Acuma, am luat de pe okazii trei integrate LM338 si un prieten mi-a dat doua LM350.

Initial la modulul de alimentare pentru integrat am folosit un traf de tv sport alb negru, plus filtrare, redresare, restul componentelor, dar cum apasam push butonul de la clearomizor, intra in protectie. Cadea la 0.

La fel cu LM 350.

M-am gandit ca o fi trafo de vina, si am folosit la alimentare o sursa de pc, pe firele de 12 V. Cu LM 350 a mers si merge si acum, cu LM 338 nici poveste.

Nu inteleg de ce nu a mers LM 350 cu trafo.

Bun. Cu cea cu LM 338 dupa o saptamana de inlocuit toate componentele, renunt, si banuiesc ca integratul este piratat, il gasesc la chinezoi si pe alibaba.com.

Cumpar un LM 338 original, 30 lei transportul, de la Texas Instruments si surpriza? MERGE CU TRAFO DIN PRIMA, cadere la 4,2 V pe 2,2 Ohmi 0,01 V!!

Asa ca aveti grija de unde cumparati.

Pentru ca sursele cele doua reglabile le folosesc in jur la 3,8 ? 4,2 V, cum am mai zis, m-am gansit ca alimentarea V in-ul in LM sa nu fie prea mare pentru a evita caderea mare pe integrat, cele doua surse au urmatoarele module de alimentare:

- o sursa pc de 450 V, pe firele de 12 V

- O mediana de la un traf puternic, 7,5 V., plus punte redresoare de 20 A si filtraj de 1500 micro.

Prima din potentiometru scoate maxim 10,5V iar a doua 8,5 (cred ca filtrajul creste tensiunea de 7,5 de pe traf)

Schemele celor doua surse:

Poze cu ele:

Bun pana aici. Sursele intr-un final, merg.

Acum, la confectionarea rezistentelor pentru tigara electronica este necesar de multe ori imbinarea firelor nerezistive cu resistive, de exemplu kanthal de 0,2 cu sarma argintata de 0,2.

Pe un forum am citit ca multi au facut un aparat care le sudeaza firele, bazandu-se pe descarcarea unui condensator incarcat timp de 5 secunde la 28 Volti.

M-am gansit sa mai imi fac o sursa, mai am integrate LM 338, in care sa bag si circuitul de sudura fire, cu intrerupator si push buton.

Avand nevoie de minim 28 V, nu mai mergea cu tensiuni mici.

Am gasit un traf foarte puternic, masiv, care scoate in secundar 6,3 V si 34 V.

Perfect zic, si folosesc partea de 34 V.

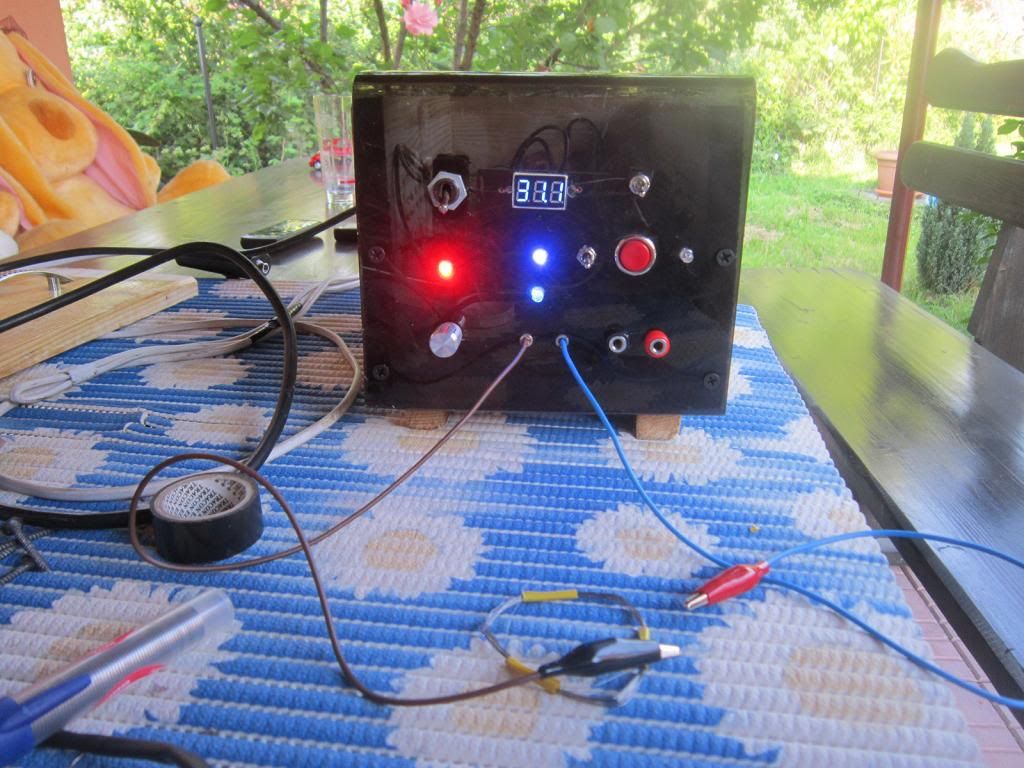

Rezultatul:

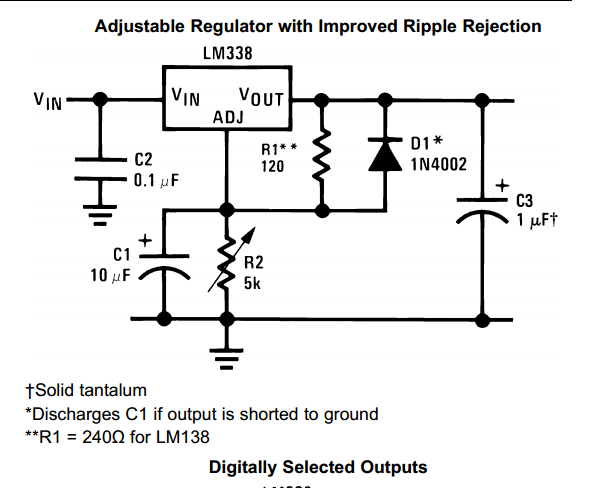

Schema dupa care a fost facuta sursa este aceasta:



Doar ca i-am mai pus si dioda aceasta din schema de mai jos intre Vout si V in .

Piese folosite:

- trafo care se vede in imagine, iesirea de 34 V alternativ in secundar

- punte redresoare de 10 A

- filtraj doi condensatori de 680 micro / 200 V in paralel

- diodele sunt 1N 2007 si nu 1N 2002 ca in schema

- rezistenta de 120 ohmi nu am avut, am pus doua inseriate de 100 si 47 = 147 ohmi

- condensatorul pe iesire 100 micro/100V, cel de pe potentiometru 10 micro/50 V

In stanga, butonul de pornire al sursei de la retea, stanga sus, sub el ledul care indica ca sursa functioneaza, iar sub ele potentiometru de reglaj al tensiunii.

In partea dreapta sus intrerupatorul mai mic, care porneste circuitul de sudura fire, pornire semnalizata de ledul de langa el.

Sub el push butonul, la a carui apasare se incarca condensatorul care va descarca in fire, lipindu-le.

In stanga push butonului, mai este un intrerupator care mai conecteaza o baterie de condensatori daca este nevoie de putere.

La apasarea push butonului, se aprinde ledul de deasupra celor doua borne mici metalice de la mijloc jos, semnalizand ca acesta este apasat, vizualizarea ledului facand mai usoara estimarea timpului. Cand push butonul nu mai este apasat, bineinteles ca ledul se stinge.

De obicei tin apasat pentru incarcare condendator 12 ? 15 secunde.

Bornele din dreapta jos sunt cele ale sursei, unde prin rotirea potentiometrului se obtin diferite tensiuni in intervalul 1,25 V ? 44 V.

Sursa a iesit reglabila in intervalul 1,25 ? 44 V, desi trafo scoate doar 34 alternativ.

Am incercat cu un ventilator de pc la 12 V, merge, am incercat sudura fire, merge.

Dar cand pun clearomizorul, 2 ohmi, sursa pe 4,2 V, intra iar in protectie si cade voltajul la 1,2!!!

Si nu inteleg de ce!

Are cineva o sugestie?

Editat Iulie 20, 2013 de vlahul

[roadrunner]

pai in datasheet scrie ca 40V e maximum absolut care e admis si tu-l alimentezi la 44V ? crezi ca aia de la TI (national semiconductor) au scris datasheet-ul ala sa se afle-n treaba?

http://www.ti.com/li...mlink/lm138.pdf

sunt niste grafice de limitare a curentului in functie de tensiunea de intrare minus iesire, uita-te la ele, e normal ce se intampla.

probabil intra si in protectie termica ca trebuie sa disipe 40V * 2 A =80W, nici nu mai are timp sa transfere caldura la radiator. - redu tensiunea de intrare

RR

Editat Iulie 20, 2013 de roadrunner

[vlahul]

Cand am pus mai inainte tot aici, aceasi intrebare:



Am studiat catalogul, dar nu am dibuit ce ma intereseaza, adica care este tensiunea maxima pe care o suporta LM338 la intrare (pe Vin)?



am primit raspunsul:



name='miron1947' timestamp='1373488284' post='47075'][/b]

Depinde si de tensiunea la iesire, diferenta intrare/iesire este de maxim 35V.



Din aceasta cauza am zis ca merge si la 44 V.

Acuma banuiesc ca merg ambele variante.

Cum as putea reduce tensiunea de alimentare?

Cu un rezisor?

RR =?

Editat Iulie 20, 2013 de vlahul

[roadrunner]

Cum as putea reduce tensiunea de alimentare?

problema cu rezistorul e ca, caderea de tensiune pe el e variabila cu curentul (legea lui Ohm) - deci daca vrei 10V la 4 A la iesire sau 10 la 2 A caderea pe rezistorul ala va fi diferita.

Cel mai bine e sa reduci tensiunea din transformator. Uita-te pe graficele alea care-ti arata clar ce poate si ce nu, si impune niste limitari ori faci curentul de iesire mare dar reduci tensiunea de intrare. Ori ti tensiuneade intarre mai mare dar nu pui sarcini peste curentul admis (care o sa fie mai mic)

RR



Din aceasta cauza am zis ca merge si la 44 V.

indiferent din ce cauza ai zis, circuitul nu trebuie alimentat la peste 40V, scrie in datasheet alb pe negru. Tensiunea de 40V e considerata tesiunea de distrugere a CI, tensiunea maxima de functionare e ~ 36V (Vin - Vout trebuie sa fie in intervalul 3-35V)

Editat Iulie 20, 2013 de roadrunner

[vlahul]

Acuma daca l-am alimentat la 44 sper sa nu-l fi stricat, ca e ultimul.

De reglat regleaza si asa, poate ca nu s-o distrus.

Am gasit un trafo care scoate printre altele si 19 V, cred ca este bun.

Problema e ca mie imi trebuie 28-29 V pentru sudura firelor, o sa vad dupa filtrarea celor 19 V din trafo cat obtin.

Daca acum bagam 34 si dupa filtraj obtineam 44, 44/34= 1,3. Deci trebuie aproximativ inmultit cu 1,3.

Daca bag 19 V -> 19 * 1,3 = 24. Nu ajunge.

Mi-ar trebui deci cam 29/1,3= 22 V.

Deci e nevoie de un traf care sa scoata cam 22-24 V alternativ in secundar.

Cum nu am, o sa incerc cu cel de 19 si revin.

Nu vad altceva ce as putea face.

Editat Iulie 20, 2013 de vlahul

[miron1947]

Cum as putea reduce tensiunea de alimentare?

Cu un montaj preregulator care sa limiteze tensiunea de intrare in LM338 la maxim 35V.

[vlahul]

Cu un montaj preregulator care sa limiteze tensiunea de intrare in LM338 la maxim 35V.

Aveti o schema ceva, cum as putea sa-l fac?

[miron1947]

Tot cu un LM338 sau cu un tranzistor care suporta curentul de 5A.

[vlahul]

Tot cu un LM338 sau cu un tranzistor care suporta curentul de 5A.

Cum tot cu un LM338 daca trebuie sa bag in el tot 44 V pe care sa-i reglez de exemplu la 35?

Puteti fi mai exact?

Editat Iulie 20, 2013 de vlahul

[miron1947]

sa bag in el tot 44 V pe care sa-i reglez de exemplu la 35

Da.

[vlahul]

Tot cu un LM338 sau cu un tranzistor care suporta curentul de 5A.

Nu cred in viabilitatea solutiei. Se pare ca e prea mult pentru LM338 sa ii dai 44 Volti.

Te complici prea mult.

Am pus trafo de 19 volti si merge perfect. Cu 4,2 v pe 2,1 ohmi cade 0,01. Era V in prea mare.

Maxim regleaza 25 volti.

Problema cu cei 29 volti o rezolv altfel.

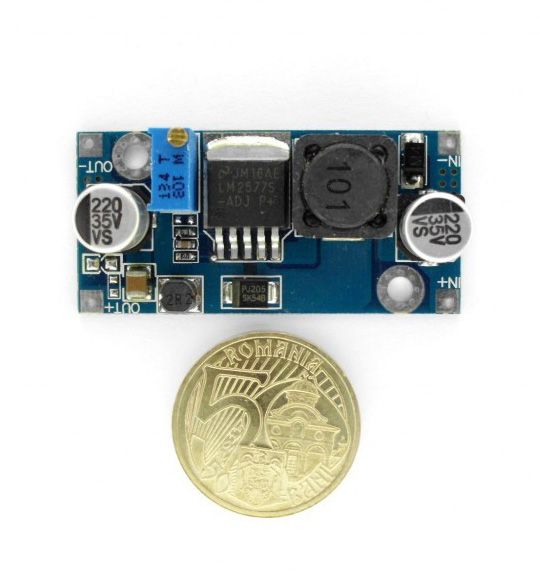

Pun inca un traf de 15 volti in sursa, punte, filtraj si un montaj cu LM2577, ridicator te tensiune, totodata o poti si regla.

Voltmetru de la sursa ii trec + printr-un intrerupator dublu, sa pot comuta intre cele doua tensiuni, pentru a vizualiza pe care vreau.

Dupa ce il pun, revin.

Editat Iulie 20, 2013 de vlahul

[miron1947]

Tensiunea pe primul LM este cea dintre IN si OUT(in cazul Dvs. 45V - 34V= 11V), asa arata solutia mea cu doua LM338 in cascada.

Editat Iulie 20, 2013 de miron1947

[marlowe]

"Pe un forum am citit ca multi au facut un aparat care le sudeaza firele, bazandu-se pe descarcarea unui condensator incarcat timp de 5 secunde la 28 Volti."



Sti ce valoare are condenstorul?

Nu inteleg de ce ti neaparat sa ai exact acea tensiune. Spuneai ca ai obtinut 24 v daca retin, eu zic ca e suficienta.(daca nu chiar prea mare)

Energia inmagazinata in condensator este U*Q/2 unde Q=C*U, rezulta C*U*U/2 deci marind capacitatea condului poti obtine aceeasi energie necesara.



Dupa parerea mea la sudura in puncte iti trebuie o tensiune mult mai mica (si in consecinta un cond mult mai mare) pt ca cele 2 metale aflate in contact sa apuce sa se topeasca local. La masinile de sudat in puncte tensiunea e de cca 6 v daca mai retin bine
